Oberflächenelektromyographie (sEMG): Grundlagen für Einsteiger
Was ist Oberflächen-EMG und wie liest man das Signal? Grundlagen verständlich erklärt: Signalentstehung, Kenngrößen wie RMS und MVC, Artefakte erkennen — mit kostenlosem 3D-Muskelatlas.
Jede Muskelkontraktion erzeugt elektrische Signale – und genau die macht die Oberflächenelektromyographie sichtbar. Ob in der Physiotherapie, im Training oder in der Forschung: Wer versteht, was ein EMG-Signal ist und wie man es liest, kann Muskelaktivität objektiv messen statt nur zu vermuten. Dieser Artikel erklärt die Grundlagen von Grund auf, ohne Vorwissen.
Was ist Oberflächen-EMG?
Oberflächen-EMG (kurz sEMG) misst die elektrische Aktivität von Muskeln über Elektroden, die auf der Haut kleben. Der entscheidende Vorteil gegenüber dem Nadel-EMG: Es ist nicht-invasiv – nichts wird in den Muskel gestochen. Das macht sEMG ideal für Bewegungsanalyse, Rehabilitation und Trainingssteuerung, wo dieselbe Person oft über Wochen wiederholt gemessen wird.
Typische Eckdaten eines sEMG-Signals:
- Signalstärke: je nach Muskel und Kontraktion bis etwa 10 mV (Spitze-Spitze) [3]
- Relevanter Frequenzbereich: typischer Bandpass 20–500 Hz; der Großteil der Signalenergie liegt zwischen etwa 20 und 400 Hz [1, 2]
- Gemessen wird: die Summe der Aktionspotenziale motorischer Einheiten (MUAPs)
Wie entsteht das Signal?
Ein Muskel besteht aus vielen motorischen Einheiten – jeweils ein Nerv plus die Muskelfasern, die er steuert. Soll der Muskel Kraft entwickeln, sendet das Nervensystem elektrische Impulse (Aktionspotenziale), welche die Fasern zur Kontraktion bringen.
Diese elektrischen Impulse breiten sich in der Muskulatur aus und lassen sich an der Hautoberfläche als winzige Spannungsschwankungen abgreifen. Je mehr motorische Einheiten aktiv sind und je häufiger sie feuern, desto größer wird das gemessene Signal. Das EMG ist also ein direktes Fenster auf die Ansteuerung des Muskels – nicht auf die Kraft selbst, aber eng damit verbunden.
Die Signalkette
Vom Muskel bis zur auswertbaren Kurve durchläuft das Signal mehrere Stationen:
Muskelkontraktion → elektrisches Signal → Elektroden → Verstärker → A/D-Wandler → Software
An jeder Station kann Qualität verloren gehen. Deshalb sind saubere Elektroden, eine gute Hautvorbereitung und ein rauscharmer Verstärker die Basis für brauchbare Daten. Wie die Elektroden korrekt sitzen, erklärt ausführlich unser Leitfaden zur EMG-Elektrodenplatzierung nach SENIAM.
Was das EMG misst: die wichtigsten Kenngrößen

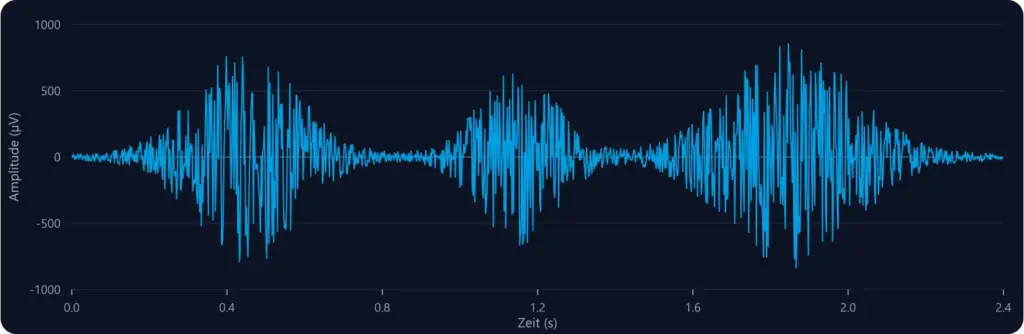

Ein rohes EMG-Signal sieht zunächst wie ein zappelndes Rauschband aus. Um daraus verwertbare Zahlen zu gewinnen, verwendet man Kenngrößen:
| Kenngröße | Einheit | Bedeutung |
|---|---|---|
| RMS | µV | Root Mean Square – die durchschnittliche Signalstärke, das gängigste Maß für Aktivierung |
| MVC | µV oder % | Maximum Voluntary Contraction – die maximale willkürliche Kontraktion, dient als Bezugsgröße |
| MVC % | % | aktuelle Aktivität geteilt durch MVC × 100 – macht Muskeln und Personen vergleichbar |
| Medianfrequenz | Hz | Indikator für Muskelermüdung: sie sinkt, wenn der Muskel ermüdet |
Besonders wichtig ist die Normalisierung auf die MVC: Absolute µV-Werte hängen von Elektroden, Hautimpedanz und Anatomie ab und sind zwischen Personen kaum vergleichbar. In Prozent der maximalen Kontraktion (100 % MVC) ausgedrückt, werden Messungen dagegen vergleichbar [2].
Das EMG-Signal interpretieren
Ein paar Faustregeln helfen beim ersten Lesen einer Kurve:
- Höhere Amplitude = stärkere Aktivierung. Steigt die RMS, arbeitet der Muskel intensiver.
- Ruhetonus beachten. In Entspannung sollte das Signal sehr flach sein – nur wenige Mikrovolt, idealerweise unter etwa 5 µV [2]. Dauerhaft erhöhte Werte können auf Verspannung oder mangelnde Entspannungsfähigkeit hinweisen.
- Sinkende Medianfrequenz = Ermüdung. Fällt die Medianfrequenz im Verlauf einer anhaltenden Belastung ab, ermüdet der Muskel messbar – Ursache ist die sinkende Muskelfaser-Leitgeschwindigkeit [2].
- Timing statt nur Höhe. Oft ist nicht wie stark, sondern wann ein Muskel aktiviert wird die entscheidende Information – etwa bei der Frage, ob der Vastus medialis rechtzeitig einsetzt.
Artefakte erkennen – und was dagegen hilft
Nicht jeder Ausschlag im Signal stammt vom Muskel. Diese Störungen tauchen am häufigsten auf:
| Artefakt | Woran man es erkennt | Ursache | Gegenmaßnahme |
|---|---|---|---|
| 50-Hz-Brummen | regelmäßige, gleichförmige Welle | Netzstörung | Notch-Filter, Abschirmung |
| Bewegungsartefakt | langsame, große Ausschläge | loses Kabel, Elektrodenbewegung | Kabel mit Schlaufe sichern |
| Cross-Talk | Signal, obwohl der Zielmuskel ruht | Nachbarmuskel wird miterfasst | kleinere Elektroden, Position/Abstand prüfen |
| EKG-Einstreuung | rhythmische Spitzen im Herztakt | Nähe zum Herzen (v. a. Rumpf) | Elektrodenlage anpassen, Filterung |
| Drift | Grundlinie „wandert“ | Elektrodengel trocknet aus | frische Elektroden |
Die gute Nachricht: Die meisten Artefakte lassen sich schon bei der Vorbereitung vermeiden – durch saubere Hautpräparation, korrekte Elektrodenplatzierung und gesicherte Kabel.
Wo sEMG eingesetzt wird
- Physiotherapie: Aktivierungsmuster analysieren, Ansteuerung in der Reha trainieren, Fortschritt objektiv belegen.
- Personal Training: Muskelgleichgewicht prüfen, Übungen auf die Zielmuskulatur optimieren.
- Neurologie: Muskelfunktion beurteilen, Ansteuerungsdefizite erkennen.
- Sportwissenschaft: Bewegungsabläufe und Ermüdung quantifizieren.
- Prothetik & Biofeedback: Muskelsignale zur Steuerung oder Rückmeldung nutzen.
So gelingt die erste eigene Messung
- Elektroden korrekt platzieren – nach SENIAM, auf dem Muskelbauch, parallel zur Faser. Details im SENIAM-Leitfaden.
- Haut gründlich vorbereiten – rasieren, abraden, mit Alkohol reinigen.
- Ruhesignal prüfen – in Entspannung möglichst flach.
- MVC bestimmen – eine maximale Kontraktion als Bezugsgröße messen.
- Aufgabe messen und in % MVC auswerten – so werden die Zahlen vergleichbar.
Welcher Muskel wo liegt und wie die Faserrichtung verläuft, lässt sich am schnellsten im interaktiven 3D-Muskelatlas auf emgguide.de nachschlagen – kostenlos und ohne Anmeldung.
Fazit
Oberflächen-EMG macht Muskelaktivität sichtbar und messbar – vorausgesetzt, man versteht die Grundlagen: wie das Signal entsteht, welche Kenngrößen zählen und welche Störungen es zu erkennen gilt. Mit diesem Fundament wird aus einer zappelnden Kurve eine objektive Entscheidungsgrundlage für Reha, Training und Forschung.
Wer tiefer einsteigen will, findet im 3D-Muskelatlas alle SENIAM-Positionen zum interaktiven Erkunden. Und mit easyEMG lässt sich das Signal direkt in Echtzeit auf dem Tablet verfolgen.
Passend dazu: Sie stehen noch vor der Anschaffung? Unser Hardware-Leitfaden EMG-System kaufen führt Sie mit 10 Kaufkriterien und einer kostenlosen Checkliste zum passenden System.
Häufige Fragen
Was ist Oberflächen-EMG (sEMG)?
Oberflächen-EMG misst die elektrische Aktivität von Muskeln über Elektroden auf der Haut. Es ist nicht-invasiv und erfasst die Summe der Aktionspotenziale motorischer Einheiten – typischerweise im Bereich 100 µV bis 10 mV.
Was ist der Unterschied zwischen Oberflächen-EMG und Nadel-EMG?
Beim Oberflächen-EMG kleben die Elektroden auf der Haut, beim Nadel-EMG wird eine feine Elektrode in den Muskel eingeführt. sEMG ist schmerzfrei und für wiederholte Messungen geeignet, Nadel-EMG erfasst dafür einzelne Muskelfasern gezielter.
Was bedeutet MVC beim EMG?
MVC steht für Maximum Voluntary Contraction, die maximale willkürliche Kontraktion. Sie dient als Bezugsgröße: Andere Messungen werden in Prozent der MVC ausgedrückt, um sie zwischen Muskeln und Personen vergleichbar zu machen.
Wie erkenne ich Artefakte im EMG-Signal?
Typische Artefakte sind ein regelmäßiges 50-Hz-Brummen (Netzstörung), langsame Ausschläge durch Kabelbewegung, rhythmische Herzspitzen (EKG-Einstreuung) und Cross-Talk vom Nachbarmuskel. Gute Hautvorbereitung und korrekte Elektrodenlage verhindern die meisten davon.
Wofür wird Oberflächen-EMG verwendet?
sEMG wird in Physiotherapie, Training, Neurologie, Sportwissenschaft und Biofeedback eingesetzt – überall dort, wo Muskelaktivierung objektiv gemessen werden soll.
Quellen
- Hermens HJ, Freriks B, Disselhorst-Klug C, Rau G. Development of recommendations for SEMG sensors and sensor placement procedures. Journal of Electromyography and Kinesiology. 2000;10(5):361–374. PubMed
- McManus L, De Vito G, Lowery MM. Analysis and Biophysics of Surface EMG for Physiotherapists and Kinesiologists. Frontiers in Neurology. 2020;11:576729. PMC
- De Luca CJ. The Use of Surface Electromyography in Biomechanics. Journal of Applied Biomechanics. 1997;13(2):135–163.
