Instrumentierte Ganganalyse: Ablauf, Messgrößen und klinischer Nutzen
Wie eine instrumentierte Ganganalyse abläuft und welche Messgrößen sie liefert: Kinematik, Kinetik und EMG im Überblick — mit ehrlicher Einordnung der Evidenz.
Gehen sieht einfach aus. Die klinische Beurteilung eines Gangbildes ist es nicht: Ein Gangzyklus dauert etwa eine Sekunde, beteiligt sind über zwanzig Gelenke und mehrere Dutzend Muskeln, und das Auge sieht davon einen Bruchteil. Genau diese Lücke schließt die instrumentierte Ganganalyse — sie übersetzt das Gangbild in Zahlen.
Dieser Beitrag beschreibt, aus welchen Komponenten das Verfahren besteht, wie eine Untersuchung abläuft, welche Messgrößen dabei entstehen und was die Evidenz zum klinischen Nutzen tatsächlich hergibt. Am Ende steht die praktisch wichtigste Frage: Welche Ausbaustufe braucht Ihre Fragestellung wirklich — und welche nicht?
Was „instrumentiert“ bedeutet
Die Beobachtungsganganalyse — Patient geht, Untersucher schaut — ist etabliert und wird es bleiben. Ihr Problem ist nicht die fehlende Erfahrung des Untersuchers, sondern die Physik: Vorgänge im Bereich weniger Hundertstelsekunden und Gelenkwinkel in der Transversalebene sind visuell nicht zuverlässig erfassbar, und der Befund bleibt an die Person gebunden, die ihn erhoben hat.
„Instrumentiert“ heißt: Messgeräte erfassen den Gang, das Ergebnis ist ein Zahlenwert mit definierter Einheit. Damit wird der Befund reproduzierbar, im Verlauf vergleichbar und zwischen Behandlern übertragbar.
In der klinischen Anwendung kombiniert das Verfahren typischerweise fünf Komponenten [1]:
| Komponente | Was gemessen wird | Typische Messgrößen |
|---|---|---|
| Kinematik | Bewegung, ohne Kräfte | Gelenkwinkel, Schrittlänge, Schrittbreite, Gehgeschwindigkeit, Kadenz |
| Kinetik | Kräfte und Momente | Bodenreaktionskräfte, Gelenkmomente, Gelenkleistungen |
| Elektromyographie | Muskelaktivität | Aktivierungszeitpunkt, Aktivierungsdauer, Amplitude im Seitenvergleich |

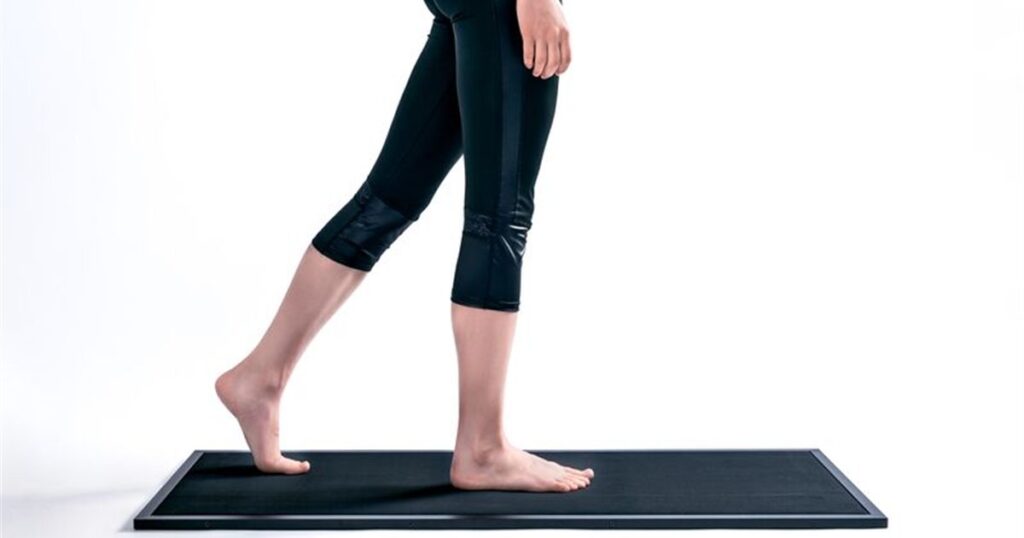

| Pedobarografie | plantare Druckverteilung | Spitzendruck, Druck-Zeit-Integral, Abrollverhalten |
| Muskuloskelettale Modellierung | rechnerisch abgeleitete Größen | Muskellängen, Gelenkbelastungen |
Diese fünf Komponenten sind keine Alternativen zueinander, sondern beantworten verschiedene Fragen. Die Kinematik zeigt, dass ein Gelenk anders bewegt wird. Die Kinetik zeigt, mit welchen Kräften. Das EMG zeigt, ob die Ansteuerung dahintersteht — oder ob eine strukturelle Ursache vorliegt. Diese Unterscheidung ist klinisch oft der eigentliche Ertrag der Untersuchung.
Der Gangzyklus als gemeinsames Bezugssystem
Alle Messgrößen werden auf denselben Maßstab bezogen: den Gangzyklus von 0 bis 100 Prozent, beginnend mit dem initialen Bodenkontakt einer Ferse und endend mit dem nächsten Bodenkontakt derselben Ferse. Die Trennlinie zwischen Stand- und Schwungphase liegt beim gesunden Gang bei etwa 60 Prozent [1].
Diese Normierung ist der Grund, warum Ganganalyse-Daten überhaupt vergleichbar sind. Ob jemand langsam oder schnell geht, verändert die absolute Dauer des Zyklus — nicht aber die prozentuale Lage der Ereignisse darin. Dadurch lassen sich Messungen desselben Patienten über Monate hinweg und Messungen verschiedener Patienten untereinander übereinanderlegen.
In der Darstellung wird jedes Gelenk in allen drei Bewegungsebenen abgebildet — sagittal, frontal und transversal. Üblich ist dabei, die Verläufe beider Körperseiten übereinanderzulegen, sodass Abweichungen unmittelbar ins Auge fallen [1]. Der Blick auf die Seitendifferenz ist in der Praxis häufig der schnellste Weg zum auffälligen Befund.

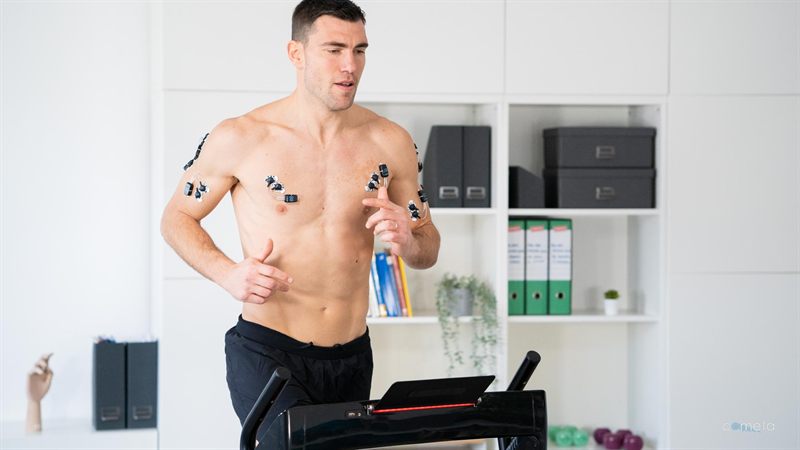

Was das EMG in diesem Verbund beiträgt
Oberflächen-EMG misst in der Ganganalyse in erster Linie Timing, nicht Kraft. Die klinisch wertvolle Information lautet: Ist dieser Muskel in der Gangphase aktiv, in der er aktiv sein sollte — und ist er in der Phase ruhig, in der er ruhig sein sollte?
Typische Befundmuster, die sich so objektivieren lassen:
- Verfrühte Aktivierung — ein Muskel schaltet vor dem erwarteten Zeitpunkt ein, etwa der M. gastrocnemius in der Standphasenmitte statt am Ende.
- Verlängerte Aktivierung — der Muskel schaltet nicht ab, wenn er sollte; typisch bei spastischen Gangbildern.
- Ko-Kontraktion — Agonist und Antagonist arbeiten gleichzeitig, was Gelenke versteift und Energie kostet.
- Seitendifferenz der Amplitude — bei standardisierter Normalisierung ein objektiver Anhaltspunkt für Kompensationsmuster.
In klinischen Ganglaboren werden dafür üblicherweise vier bis acht Muskeln pro Bein mit Oberflächenelektroden abgeleitet [1]. Diese Zahl ist eine praktische Untergrenze für die klinische Gangdiagnostik: Wer beide Beine gleichzeitig mit acht Muskeln erfassen will, braucht 16 Kanäle. Wie sich der Bedarf im Detail ableitet, behandelt der Beitrag zur Kanalzahl von EMG-Systemen.
Wie belastbar diese Werte sind, hängt entscheidend an der Elektrodenplatzierung. Reproduzierbare Ergebnisse setzen eine standardisierte Positionierung voraus — die Grundlage dafür liefert der SENIAM-Leitfaden zur Elektrodenplatzierung. Ohne diese Standardisierung sind Verlaufsvergleiche über mehrere Sitzungen hinweg nicht sinnvoll interpretierbar. Wer die Signalentstehung dahinter nachvollziehen möchte, findet sie in den Grundlagen der Oberflächenelektromyographie.
Ablauf einer Untersuchung
Eine instrumentierte Ganganalyse ist mehr als der Messvorgang. Der klinische Teil gehört dazu — die passive Beweglichkeit, Muskelkraft, Muskellänge und die Beurteilung der Spastik werden standardmäßig miterhoben [1]. Ohne diesen Befund lassen sich die Messdaten nicht sinnvoll deuten: Ein eingeschränkter Gelenkwinkel beim Gehen kann eine Kontraktur abbilden oder eine Ansteuerungsstörung — die klinische Untersuchung entscheidet, welches von beidem.
Der typische Ablauf:
1. Anamnese und klinische Untersuchung — Beweglichkeit, Kraft, Muskellänge, Tonus. 2. Vorbereitung — Hautvorbereitung und Elektrodenapplikation, gegebenenfalls Markerapplikation; dieser Schritt bestimmt maßgeblich die spätere Datenqualität. 3. Referenzmessung — Ruhemessung und, je nach Protokoll, Maximalkontraktionen zur Normalisierung der EMG-Amplituden. 4. Gangaufnahme — der Patient legt eine Gehstrecke von etwa 8 bis 12 Metern mehrfach zurück [1], bis genügend saubere Zyklen vorliegen. 5. Auswertung — Kurvenmittelung über die gültigen Zyklen, Seitenvergleich, Abgleich mit Normdaten. 6. Befundbesprechung — Übersetzung der Kurven in eine Therapieempfehlung, idealerweise interprofessionell.
Der Zeitbedarf verteilt sich anders, als Anwender erwarten: Die Gangaufnahme selbst ist kurz, Vorbereitung und Auswertung tragen den größten Teil. Wer die Untersuchung in den klinischen Alltag integrieren will, sollte deshalb die Auswertungszeit einplanen, nicht die Messzeit.
Woran Messungen in der Praxis scheitern
Die häufigsten Probleme entstehen nicht im Messsystem, sondern im Ablauf davor und danach. Vier Punkte lohnen die Aufmerksamkeit.
Unsaubere Hautvorbereitung. Ein zu hoher Übergangswiderstand zwischen Haut und Elektrode verschlechtert das Signal-Rausch-Verhältnis, bevor überhaupt gemessen wird. Der Zeitgewinn von zwei Minuten bei der Vorbereitung kostet im Zweifel die gesamte Aufnahme. Das gilt besonders bei Verlaufsmessungen: Unterschiedlich vorbereitete Haut an zwei Terminen erzeugt Amplitudenunterschiede, die keine physiologische Ursache haben.
Wechselnde Elektrodenpositionen zwischen Terminen. Schon wenige Zentimeter Versatz verändern das abgeleitete Signal messbar. Bei Verlaufskontrollen ist die dokumentierte, standardisierte Position deshalb wichtiger als jedes technische Detail des Messsystems. Wer keine Positionsdokumentation führt, kann Amplituden über Termine hinweg nicht vergleichen — Timing-Aussagen bleiben belastbarer als Amplitudenaussagen.
Fehlende oder inkonsistente Normalisierung. EMG-Amplituden sind ohne Bezugsgröße nicht interpretierbar. Wird die Referenzmessung einmal als Maximalkontraktion und beim Folgetermin anders erhoben, ist der Verlaufsvergleich wertlos. Die Normalisierungsmethode gehört deshalb ins Protokoll und muss über alle Termine identisch bleiben.
Zu wenige gültige Zyklen. Der Reflex, die Messung nach zwei sauberen Durchgängen zu beenden, ist verständlich und führt zu instabilen Mittelwerten. Angesichts der bekannten Schritt-zu-Schritt-Variabilität sollten genügend Durchgänge aufgezeichnet werden, um nach dem Aussortieren gestörter Zyklen noch eine tragfähige Mittelung zu behalten.
Der gemeinsame Nenner dieser vier Punkte: Sie kosten alle Zeit in der Vorbereitung und sparen ein Vielfaches in der Auswertung. Ein Protokoll, das diese Schritte verbindlich festlegt, ist die wirksamste Einzelmaßnahme für belastbare Daten — unabhängig davon, welches System im Einsatz ist.
Was die Evidenz zum klinischen Nutzen sagt
Hier lohnt sich Genauigkeit, weil in der Praxis oft zu viel oder zu wenig behauptet wird.
Belegt ist der Einfluss auf Behandlungsentscheidungen. Eine randomisierte kontrollierte Studie an 178 gehfähigen Kindern mit Zerebralparese, bei denen eine Operation an der unteren Extremität erwogen wurde, verglich Chirurgen mit und ohne vorliegenden Ganganalysebericht. Ergebnis: Wenn das Ganglabor von einem geplanten Eingriff abriet, wurde der Plan in der Berichtsgruppe deutlich häufiger geändert (48 % gegenüber 27 %). War ein Eingriff geplant und wurde er zugleich von der Ganganalyse empfohlen, wurde er häufiger auch durchgeführt (91 % gegenüber 70 %). Empfahl das Labor einen zusätzlichen Eingriff, wurde dieser häufiger ergänzt (12 % gegenüber 7 %) [2].
Eine Übersichtsarbeit über 17 Studien mit 1.144 Patienten bestätigt dieses Bild: Die instrumentierte Ganganalyse führt zu Abweichungen vom ursprünglichen klinischen Plan und tendenziell zu weniger Operationsempfehlungen [3].
Nicht belegt ist der Effekt auf das Behandlungsergebnis. Dieselbe Übersichtsarbeit stellt ausdrücklich fest, dass unklar bleibt, wie sich die Ergebnisse für den einzelnen Patienten entwickeln, wenn die Empfehlungen der Ganganalyse befolgt werden — hier besteht weiterer Forschungsbedarf [3].
Ehrlichkeitsvermerk: Diese Unterscheidung wird in der Vermarktung von Messtechnik gern übergangen. Der belegte Nutzen der instrumentierten Ganganalyse liegt in der Entscheidungsqualität — objektivere Grundlage, seltener unnötige Eingriffe, nachvollziehbare Dokumentation. Der Nachweis, dass Patienten dadurch messbar besser abschneiden, steht für die Breite der Anwendungen aus. Wer Ihnen eine Prozentzahl für „bessere Behandlungsergebnisse durch Ganganalyse“ nennt, hat sie nicht aus der Literatur. Zu beachten ist außerdem, dass die belastbarsten Daten aus der Kinder-Zerebralparese-Versorgung stammen; eine Übertragung auf andere Indikationen ist plausibel, aber nicht in gleicher Qualität belegt.
Wie reproduzierbar sind die Werte?
Für die klinische Verwendung ist entscheidend, ob eine Veränderung im Verlauf eine echte Veränderung ist oder Messrauschen.
Für das EMG beim Gehen ist die Datenlage nüchtern: Die Variabilität von Schritt zu Schritt ist bei Kindern nahezu doppelt so hoch wie bei nicht beeinträchtigten Erwachsenen — die Wiederholbarkeit zwischen zwei Untersuchungsterminen war dagegen vergleichbar [4]. Praktisch heißt das zweierlei. Erstens: Einzelne Gangzyklen sind keine belastbare Grundlage, es braucht die Mittelung über mehrere Zyklen. Zweitens: Verlaufsvergleiche über Termine hinweg sind grundsätzlich möglich — vorausgesetzt, das Protokoll bleibt identisch.
Genau deshalb ist Standardisierung kein Formalismus. Die deutschsprachige Fachgesellschaft für Bewegungsanalyse hat 2024 erstmals gemeinsame Empfehlungen für klinische Bewegungsanalyselabore veröffentlicht, die einen einheitlichen Rahmen für Durchführung und Interpretation schaffen sollen und ausdrücklich auch Einrichtungen bei Neuaufbau oder Erneuerung unterstützen [5]. Wer ein Labor plant oder erweitert, sollte diese Empfehlungen als Ausgangspunkt nehmen.

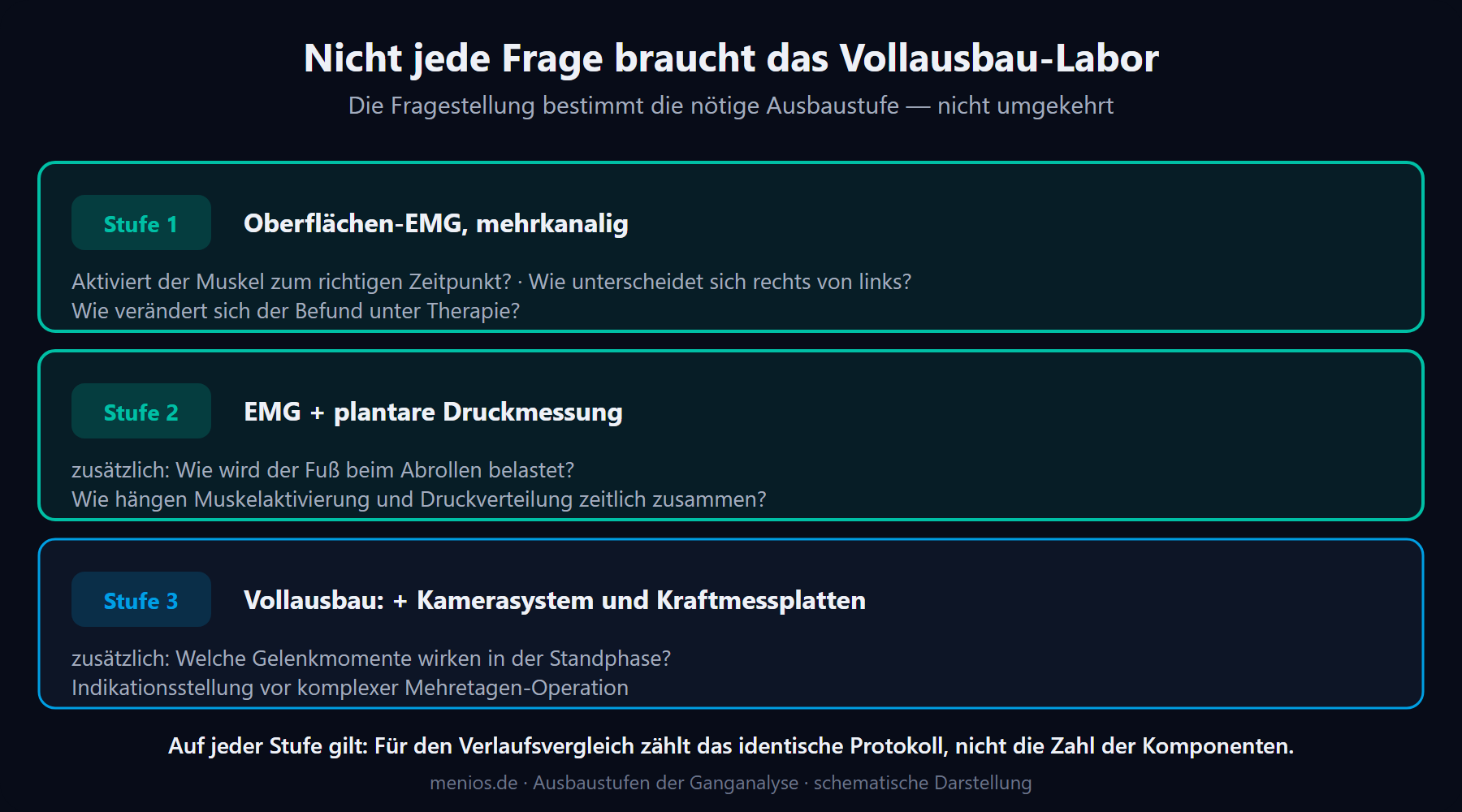

Welche Ausbaustufe braucht Ihre Fragestellung?
Das vollständige Ganglabor mit 10 bis 14 Infrarotkameras und im Boden eingelassenen Kraftmessplatten [1] ist der Referenzstandard — und für viele klinische Fragestellungen deutlich mehr, als die Frage verlangt.
Die ehrliche Einordnung im Detail:
| Fragestellung | Was Sie mindestens brauchen | Was Sie nicht brauchen |
|---|---|---|
| Aktiviert der Muskel zum richtigen Zeitpunkt? | Oberflächen-EMG, mehrere Kanäle, synchron aufgezeichnet | 3D-Kinematik |
| Wie belastet der Fuß beim Abrollen? | Plantare Druckmessung | EMG, Kraftmessplatten |
| Wie unterscheidet sich rechts von links? | EMG im Seitenvergleich, standardisierte Normalisierung | Vollausbau-Labor |
| Wie verändert sich der Befund unter Therapie? | Identisches Protokoll über alle Termine — unabhängig von der Ausbaustufe | zusätzliche Komponenten |
| Welche Gelenkmomente wirken in der Standphase? | Kraftmessplatte + 3D-Kinematik | — hier ist das Vollausbau-Labor tatsächlich erforderlich |
| Indikationsstellung vor komplexer Mehretagen-Operation | vollständige instrumentierte Ganganalyse | — |
Der praktische Punkt: Die ersten vier Zeilen decken einen großen Teil der Fragestellungen in Orthopädie, Rehabilitation und Verlaufskontrolle ab — und sie sind ohne Kamerasystem beantwortbar. Ein modularer Einstieg über EMG und Druckmessung ist deshalb für viele Einrichtungen der realistischere Weg als der Vollausbau.
Für den EMG-Teil bedeutet das konkret: mehrkanalige, drahtlose Systeme, die zeitsynchron mit der Druckmessung aufzeichnen. Das WaveX-System erfasst bis zu 36 Muskeln gleichzeitig und ist als Medizinprodukt der MDR-Klasse IIa für den diagnostischen Einsatz zugelassen; für die plantare Seite liefern die footscan Druckmessplatten die Druckverteilung im selben Messvorgang. Welche Systeme in welchem klinischen Kontext eingesetzt werden, zeigt die Übersicht zu Messtechnik in Klinik und Orthopädie.
Fazit
Die instrumentierte Ganganalyse macht aus einem beobachteten Gangbild reproduzierbare Zahlen. Ihr belegter Nutzen liegt in der Entscheidungsqualität — sie verändert Behandlungspläne nachweislich und führt tendenziell zu weniger Operationsempfehlungen. Ihr Grenzbereich ist ebenso klar: Der Nachweis besserer Patientenergebnisse steht für die Breite der Anwendungen aus.
Für den Einstieg gilt: Nicht die Ausbaustufe entscheidet über den klinischen Wert, sondern die Passung zur Fragestellung und die Konstanz des Protokolls. Ein sauber standardisiertes EMG mit Druckmessung beantwortet mehr Fragen des klinischen Alltags als ein Vollausbau-Labor, das aus Zeitgründen selten genutzt wird.
Welche Komponenten braucht Ihre Fragestellung?
Der Systemfinder grenzt in wenigen Fragen ein, welche Systemkombination zu Ihrem Einsatz passt. Wenn Sie den Aufbau lieber direkt besprechen: Termin vereinbaren oder Anfrage senden — die Beratung ist kostenlos, Installation und Anwenderschulung vor Ort sind bei uns Teil der Lieferung.
Vorab einlesen können Sie sich im Leitfaden zum EMG-System-Kauf; dort finden Sie auch die kostenlose Hardware-Kauf-Checkliste mit den zehn Kriterien zum Abhaken.
Häufige Fragen
1. Wie lange dauert eine instrumentierte Ganganalyse?
Der Zeitbedarf verteilt sich auf klinische Untersuchung, Vorbereitung, Messung und Auswertung. Die Gangaufnahme selbst ist der kürzeste Teil — der Patient legt eine Gehstrecke von etwa 8 bis 12 Metern mehrfach zurück. Den größten Anteil tragen Elektroden- bzw. Markerapplikation und die anschließende Auswertung. Für die Planung im klinischen Betrieb ist deshalb die Auswertungszeit die relevante Größe, nicht die Messzeit.
2. Worin unterscheidet sich die instrumentierte von der beobachtenden Ganganalyse?
Die beobachtende Ganganalyse beruht auf der visuellen Beurteilung durch den Untersucher. Die instrumentierte Ganganalyse erfasst denselben Vorgang messtechnisch und liefert Zahlenwerte mit definierter Einheit. Der entscheidende Unterschied ist nicht die Genauigkeit im Einzelfall, sondern die Reproduzierbarkeit: Messwerte sind im Verlauf vergleichbar und zwischen Behandlern übertragbar, eine visuelle Einschätzung bleibt an die Person gebunden, die sie erhoben hat.
3. Welche Muskeln werden beim Gehen üblicherweise abgeleitet?
In klinischen Ganglaboren werden typischerweise vier bis acht Muskeln pro Bein mit Oberflächenelektroden erfasst. Welche das sind, hängt von der Fragestellung ab — bei Gangstörungen der unteren Extremität stehen meist die Muskeln von Unterschenkel und Oberschenkel im Vordergrund. Für einen beidseitigen Ansatz mit acht Muskeln je Bein werden 16 synchrone Kanäle benötigt.
4. Braucht man für eine Ganganalyse zwingend ein Kamerasystem?
Das hängt von der Fragestellung ab. Gelenkmomente und dreidimensionale Gelenkwinkel erfordern Kinematik und Kraftmessplatten. Fragen nach dem Aktivierungszeitpunkt von Muskeln, nach Seitendifferenzen der Muskelaktivierung oder nach der plantaren Druckverteilung lassen sich ohne Kamerasystem beantworten — mit Oberflächen-EMG und Druckmessung. Für die Verlaufskontrolle ist die Konstanz des Protokolls wichtiger als die Zahl der Komponenten.
5. Ist der Nutzen der instrumentierten Ganganalyse wissenschaftlich belegt?
Teilweise. Belegt ist, dass sie Behandlungsentscheidungen verändert: In einer randomisierten kontrollierten Studie wurde ein geplanter Eingriff deutlich häufiger verworfen, wenn das Ganglabor davon abriet und der Bericht vorlag. Eine Übersichtsarbeit über 17 Studien bestätigt zudem eine Tendenz zu weniger Operationsempfehlungen. Nicht ausreichend belegt ist dagegen, ob Patienten dadurch messbar bessere Behandlungsergebnisse erzielen — das ist in der Literatur ausdrücklich als offene Frage benannt.
6. Wie reproduzierbar sind EMG-Messungen beim Gehen?
Die Variabilität von Schritt zu Schritt ist erheblich, bei Kindern nahezu doppelt so hoch wie bei nicht beeinträchtigten Erwachsenen. Die Wiederholbarkeit zwischen zwei Untersuchungsterminen ist dagegen vergleichbar. Daraus folgt: Einzelne Gangzyklen sind keine belastbare Grundlage, es braucht die Mittelung über mehrere Zyklen. Verlaufsvergleiche über Termine hinweg sind möglich, sofern Elektrodenplatzierung und Protokoll unverändert bleiben.
Quellen
- Bracht-Schweizer K, Viehweger E, Romkes J. Klinische instrumentierte Ganganalyse – Das Gangbild in Zahlen. Schweizer Zeitschrift für Psychiatrie & Neurologie, 1/2022. (rosenfluh.ch)
- Wren TAL, Otsuka NY, Bowen RE, Scaduto AA, Chan LS, Sheng M, Hara R, Kay RM. Influence of gait analysis on decision-making for lower extremity orthopaedic surgery: Baseline data from a randomized controlled trial. Gait & Posture, 2011;34(3):364–369. DOI: 10.1016/j.gaitpost.2011.06.002 · PMID: 21723131
- Hebda-Boon A, Tan XL, Tillmann R, Shortland AP, Firth GB, Morrissey D. The impact of instrumented gait analysis on decision-making in the interprofessional management of cerebral palsy: A scoping review. European Journal of Paediatric Neurology, 2023;42:60–70. DOI: 10.1016/j.ejpn.2022.11.007 · PMID: 36563467
- Granata KP, Padua DA, Abel MF. Repeatability of surface EMG during gait in children. Gait & Posture, 2005;22(4):346–350. DOI: 10.1016/j.gaitpost.2004.11.014 · PMID: 16274917
- Kranzl A, Stief F, Böhm H, Alexander N, Bracht-Schweizer K, Hartmann M, Hösl M, Trinler U, Widhalm K, Horsak B. Recommendations of the GAMMA association for the standardization of clinical movement analysis laboratories. Gait & Posture, 2025;117:7–15. DOI: 10.1016/j.gaitpost.2024.11.018 —
