Arbeitsplatzanalyse mit EMG: muskuläre Belastung objektiv erfassen
Muskuläre Belastung am Arbeitsplatz objektiv erfassen: Was Beobachtungsverfahren nicht sehen, warum Erholungsphasen aussagekräftiger sind als Spitzen.
Die verbreiteten Verfahren der ergonomischen Belastungsbeurteilung arbeiten mit Beobachtung: Ein Fachkundiger sieht sich die Tätigkeit an, ordnet Körperhaltungen Kategorien zu und errechnet daraus eine Risikokennzahl. Das ist praktikabel, kostengünstig und stört den Arbeitsablauf nicht — und es hat systematische blinde Flecken.
Eine Arbeitsplatzanalyse mit EMG setzt genau dort an. Sie ersetzt die etablierten Verfahren nicht, sondern liefert die Größe, die sie nicht erfassen können: die tatsächliche muskuläre Beanspruchung über die Zeit. Dieser Beitrag zeigt, wo die Lücke liegt, welche Kennwerte im Arbeitskontext tatsächlich aussagekräftig sind — und warum das nicht die Belastungsspitzen sind.

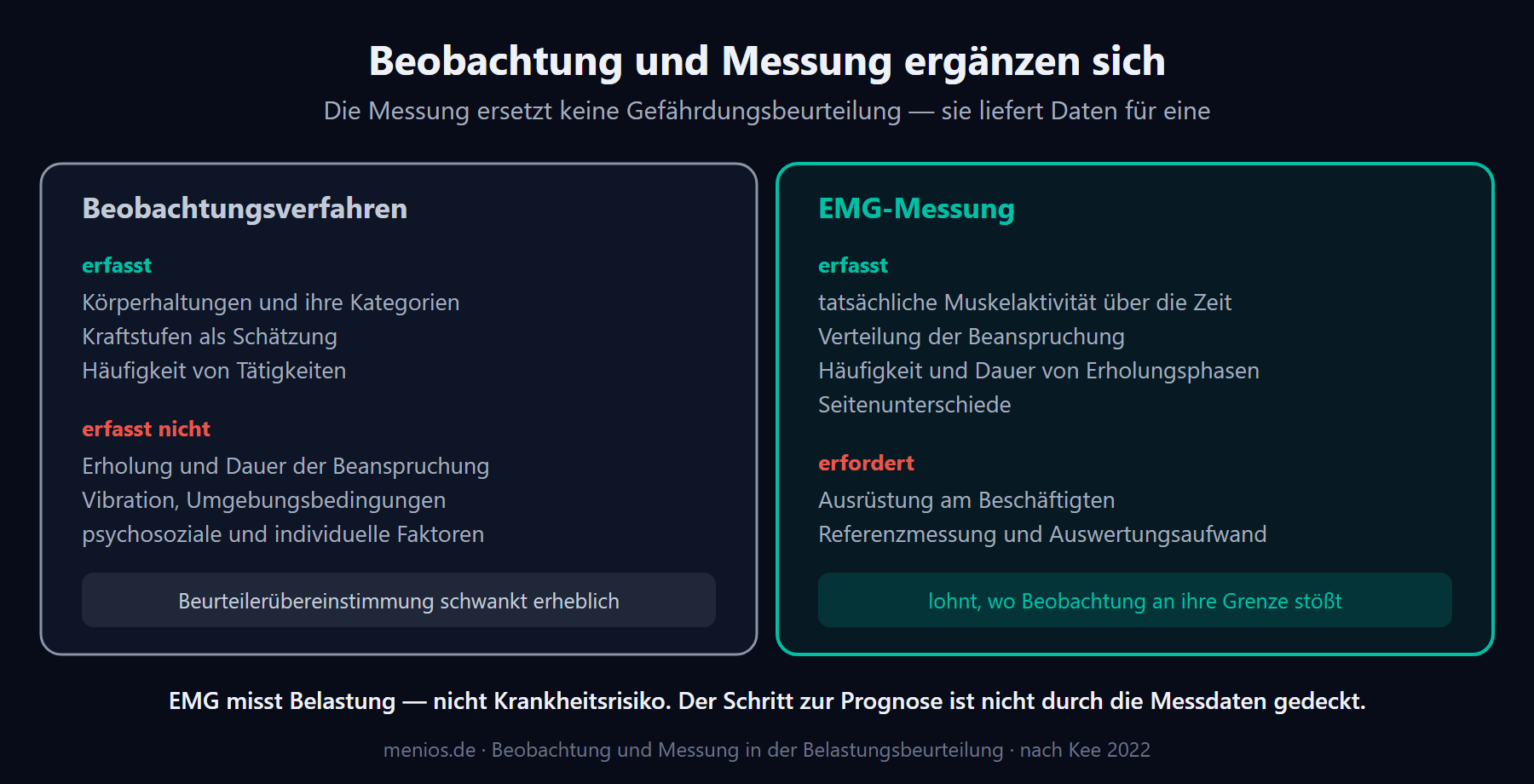

Was Beobachtungsverfahren leisten — und was nicht
Die gängigen Verfahren — OWAS, RULA und REBA — haben ihre Berechtigung: Sie sind schnell einsetzbar, brauchen keine Ausrüstung am Beschäftigten und lassen sich auf nahezu jede Tätigkeit anwenden.
Ihre Grenzen sind allerdings gut dokumentiert. Eine systematische Übersichtsarbeit zu diesen drei Verfahren hält fest, dass die Übereinstimmung zwischen verschiedenen Beurteilern erheblich schwankt: die berichteten Werte reichen über die Studien hinweg von null bis hundert Prozent [1]. Ein Beurteiler kann also zu einem deutlich anderen Ergebnis kommen als ein zweiter, der dieselbe Tätigkeit betrachtet.
Gravierender ist, was diese Verfahren strukturell nicht berücksichtigen. Die Übersichtsarbeit benennt ausdrücklich: Erholung, Dauer, Vibration, Umgebungsbedingungen sowie psychosoziale und individuelle Faktoren bleiben unberücksichtigt — obwohl bekannt ist, dass sie das Auftreten von Muskel-Skelett-Erkrankungen beeinflussen [1].
Der erste dieser Punkte ist der entscheidende. Eine Haltung, die zehn Sekunden eingenommen wird, und dieselbe Haltung über zwei Stunden ohne Unterbrechung erzeugen dieselbe Kategorienzuordnung — aber nicht dieselbe Beanspruchung.
Der Perspektivwechsel: nicht die Spitze zählt, sondern die Pause
Hier liegt der eigentliche Beitrag der Messtechnik. Im arbeitsmedizinischen Kontext wird das EMG-Signal nicht auf Maximalwerte hin ausgewertet, sondern auf die Verteilung der Aktivität über die Zeit.
Zwei Kennwertfamilien haben sich etabliert:
Perzentile der Amplitudenverteilung (APDF). Statt eines Mittelwerts wird beschrieben, welches Aktivitätsniveau in welchem Anteil der Arbeitszeit überschritten wird. Üblich sind ein niedriges Perzentil als Maß für die statische Grundlast, ein mittleres für die typische Belastung und ein hohes für die Spitzenbelastung.
Muskuläre Ruhe und Aktivitätspausen. Erfasst wird, wie oft und wie lange die Muskelaktivität unter einen sehr niedrigen Schwellenwert fällt — also wie häufig der Muskel tatsächlich losgelassen wird.

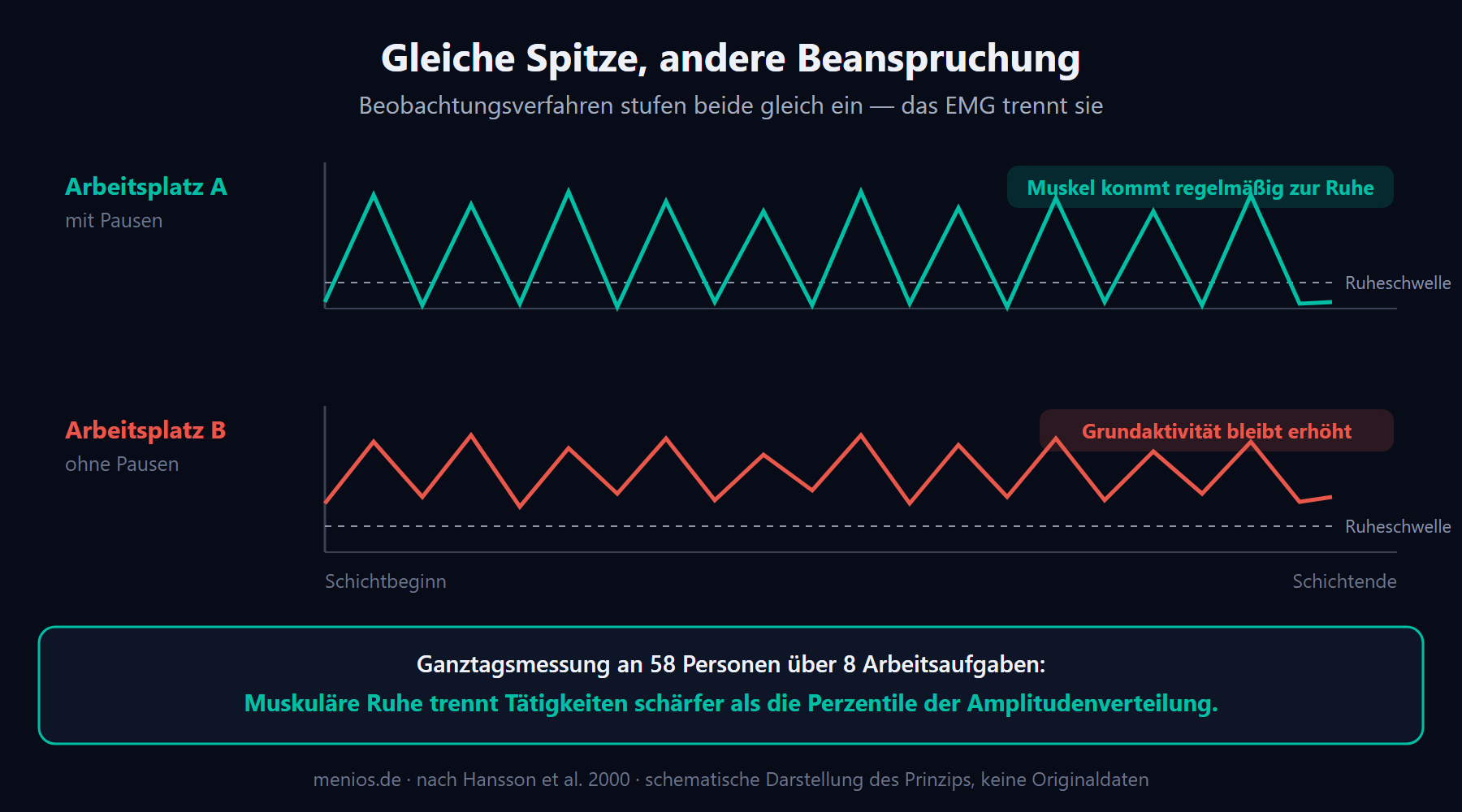

Der bemerkenswerte Befund: In einer Ganztagsmessung der Trapezius-Aktivität an 58 Personen über acht verschiedene Arbeitsaufgaben erwies sich die muskuläre Ruhe als empfindlicher für Unterschiede zwischen Tätigkeiten als die Perzentile der Amplitudenverteilung [2].
Das dreht die intuitive Erwartung um. Nicht die Frage „Wie hoch wird die Belastung?“ trennt Arbeitsplätze am schärfsten, sondern „Wie oft kommt der Muskel zur Ruhe?“. Für die Gestaltung von Arbeitsplätzen ist das eine unmittelbar handlungsleitende Erkenntnis: Wo Beanspruchung nicht durch niedrigere Lasten reduziert werden kann, wird die Verteilung von Erholungsphasen zum entscheidenden Hebel.
Konkrete Schwellenwerte aus der Literatur
Dieselbe Arbeit hat geprüft, welche Definitionen die Empfindlichkeit gegenüber Aufgabenunterschieden optimieren. Die Kriterien, die sich als am trennschärfsten erwiesen [2]:
| Kennwert | Optimiertes Kriterium |
|---|---|
| Definition einer Aktivitätspause | Dauer unter etwa einer halben Sekunde |
| Schwelle für die Pausenhäufigkeit | rund 0,3 % der maximalen Referenzaktivität |
| Schwelle für muskuläre Ruhe | rund 0,5 % der maximalen Referenzaktivität |
Diese Werte sind bemerkenswert niedrig — und genau das ist der Punkt. Sie liegen deutlich unter dem, was in einer Beobachtung als „Belastung“ auffallen würde. Es geht nicht um Kraftaufwand, sondern um die Frage, ob ein Muskel überhaupt Gelegenheit zum Loslassen bekommt.
Normalisierung: im Arbeitskontext anders als im Labor
Ein methodischer Punkt mit erheblicher Praxisrelevanz: EMG-Amplituden brauchen einen Bezugswert. Im Labor ist das üblicherweise die maximale willkürliche Kontraktion.
Am Arbeitsplatz ist dieser Bezug problematisch. Eine echte Maximalkontraktion ist bei Beschäftigten oft nicht zumutbar, nicht erwünscht oder — bei bestehenden Beschwerden — nicht erreichbar. Und die Referenzmessung selbst hängt von Motivation, Schmerz und Lerneffekten ab.
Die Untersuchung an den 58 Beschäftigten zeigt hier einen praktikablen Weg: Die Normalisierung auf eine submaximale Referenzkontraktion verbesserte die Empfindlichkeit gegenüber Aufgabenunterschieden und reduzierte zugleich unerwünschte Streuung — sie war der Normalisierung auf die Maximalkontraktion also überlegen [2].
Das ist einer der wenigen Fälle, in denen der methodisch bequemere Weg zugleich der bessere ist. Dass es generell kein universell akzeptiertes Normalisierungsverfahren gibt und die Wahl zur Fragestellung passen muss, bleibt davon unberührt [3]; wie eine Referenzmessung sauber angelegt wird, beschreibt die Anleitung zur MVC-Erstkalibrierung.
Drei Fragestellungen, bei denen sich die Messung lohnt
Nicht jede ergonomische Frage rechtfertigt den Aufwand einer Messung. Drei Konstellationen tun es regelmäßig.
Eine Umgestaltung soll bewertet werden. Ein neuer Arbeitstisch, ein Hebehilfsmittel, eine veränderte Greifhöhe — die Frage lautet, ob die Maßnahme tatsächlich entlastet. Eine Vorher-Nachher-Messung beantwortet das, sofern beide Messungen mit identischem Protokoll und identischer Referenzmessung erfolgen. Der Vergleich ist besonders belastbar, weil dieselbe Person unter denselben Bedingungen gemessen wird — die zwischen Personen problematischen Einflussgrößen fallen weitgehend heraus.
Eine Beurteilung ist strittig. Wenn Beschäftigte eine Tätigkeit als belastend erleben, die Beobachtung aber unauffällig ausfällt, steht Aussage gegen Aussage. Messdaten verschieben diese Diskussion von der Bewertung auf die Beschreibung. Häufig zeigt sich dabei genau das Muster, das die Beobachtung nicht erfassen kann: keine hohen Spitzen, aber dauerhaft fehlende Erholung.
Rotations- und Pausenkonzepte sollen geprüft werden. Aufgabenwechsel gelten als wirksames Mittel gegen einseitige Beanspruchung — vorausgesetzt, die Tätigkeiten beanspruchen tatsächlich unterschiedliche Muskelgruppen. Ob ein geplanter Wechsel diese Bedingung erfüllt, ist ohne Messung eine Annahme. Wo zwei vermeintlich verschiedene Aufgaben dieselbe Muskulatur belasten, entlastet die Rotation nicht.
In allen drei Fällen ist der Ertrag derselbe: Die Diskussion verlagert sich von Einschätzungen auf vergleichbare Zahlen — vorausgesetzt, das Protokoll bleibt über alle Messungen konstant.
Was der Messaufbau können muss
Arbeitsplatzmessungen unterscheiden sich in den Anforderungen deutlich von Laboraufbauten:

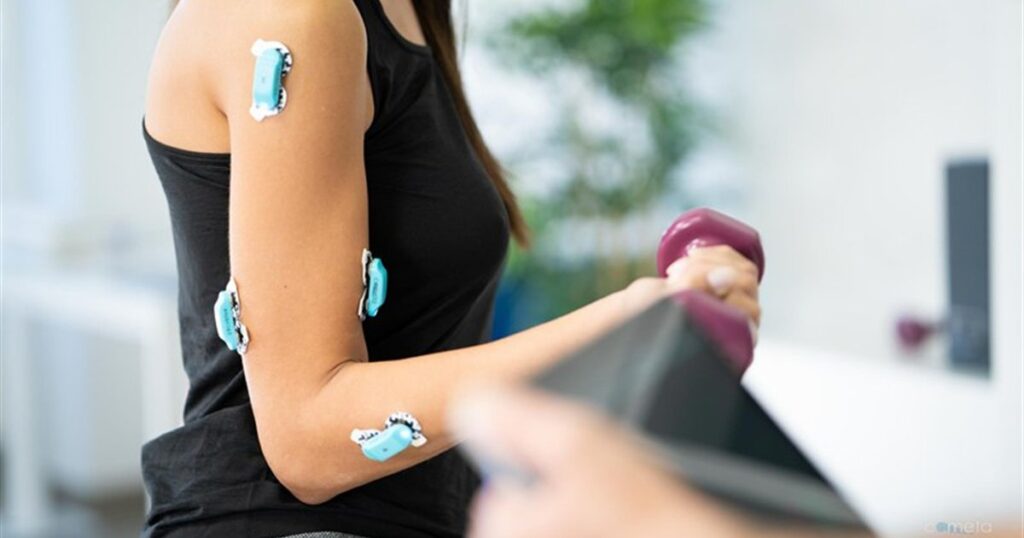

Ganztagsfähigkeit. Aussagen über Erholungsphasen setzen voraus, dass über eine reale Schicht gemessen wird — nicht über zehn Minuten Musterablauf. Das stellt Anforderungen an Akkulaufzeit und internen Speicher.
Aufzeichnung ohne Funkverbindung. Beschäftigte bewegen sich durch Hallen, Etagen und Räume. Ein System, das nur live überträgt, verliert Daten, sobald die Sichtverbindung abreißt. Sensoren, die intern aufzeichnen, überstehen das ohne Lücke.

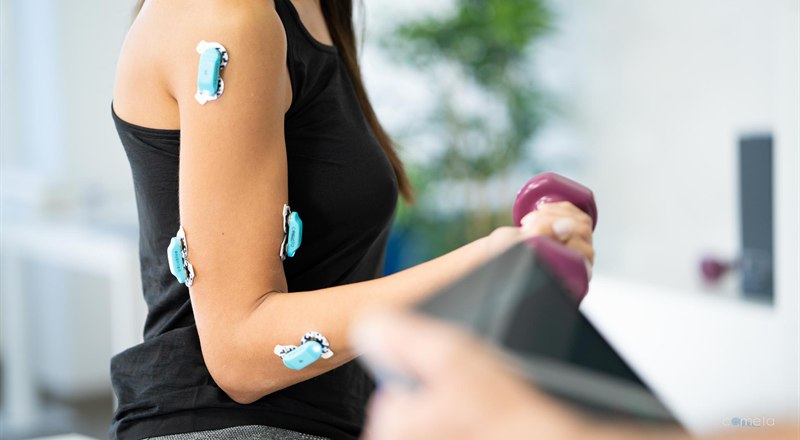

Tragekomfort und Unauffälligkeit. Wer eine reale Tätigkeit erfassen will, darf sie nicht durch die Messung verändern. Schwere oder störende Sensorik erzeugt genau den Beobachtungseffekt, den die Messung eigentlich vermeiden soll.
Ausreichend Kanäle für beide Körperseiten. Arbeitsplätze sind selten symmetrisch. Eine einseitige Messung übersieht die häufigste Auffälligkeit — die ungleiche Verteilung zwischen den Seiten. Wie sich der Kanalbedarf ableitet, behandelt der Beitrag zur Kanalzahl von EMG-Systemen.
Sensoren mit interner Aufzeichnung und mehrstündiger Laufzeit, wie sie das WaveX-System bietet, decken diese Anforderungen ab; die physiologischen Grundlagen dahinter sind in den Grundlagen der Oberflächenelektromyographie beschrieben. Typische Konstellationen zeigt unsere Übersicht zu Ergonomie und Arbeitsplatzgestaltung.
Grenzen — offen benannt
Ehrlichkeitsvermerk: Drei Punkte, die in Angeboten für Messtechnik gern untergehen.
Erstens: EMG misst Belastung, nicht Krankheitsrisiko. Der Schritt von einem Messwert zur Prognose einer Muskel-Skelett-Erkrankung ist ein zusätzlicher Interpretationsschritt, der von den Messdaten allein nicht getragen wird. Die Zusammenhänge sind auf Gruppenebene beschrieben, nicht als individuelle Vorhersage.
Zweitens: Eine Messung ersetzt keine Gefährdungsbeurteilung. Sie liefert Daten für eine, und sie kann eine Beurteilung objektivieren — der rechtliche und organisatorische Rahmen bleibt davon unberührt.
Drittens: OWAS, RULA und REBA, deren Grenzen dieser Artikel beschreibt, sind etabliert und für viele Fragestellungen angemessen. Wer bereits mit ihnen arbeitet, braucht nicht zwingend Messtechnik. Sie lohnt dort, wo Beobachtung an ihre Grenze stößt: bei strittigen Beurteilungen, bei der Bewertung von Umgestaltungen und überall dort, wo die zeitliche Verteilung der Beanspruchung die eigentliche Frage ist.
Fazit
Die Arbeitsplatzanalyse mit EMG beantwortet eine Frage, die Beobachtungsverfahren strukturell nicht stellen können: Wie verteilt sich die muskuläre Beanspruchung über die Arbeitszeit — und kommt der Muskel überhaupt zur Ruhe?
Der wichtigste Befund für die Praxis ist kontraintuitiv: Nicht die Belastungsspitze trennt Arbeitsplätze am schärfsten, sondern die Häufigkeit der Erholungsphasen. Wer eine Umgestaltung bewerten will, sollte deshalb dort messen — und die Referenzmessung submaximal anlegen, weil das am Arbeitsplatz nicht nur zumutbarer, sondern nachweislich auch trennschärfer ist.
Sie planen eine Belastungsmessung oder wollen eine Umgestaltung objektiv bewerten?
Ganztagsmessungen stellen andere Anforderungen an Speicher, Laufzeit und Tragekomfort als Laboraufbauten. Vereinbaren Sie einen Termin oder senden Sie uns eine Anfrage — wir klären mit Ihnen, welche Konfiguration Ihre Fragestellung trägt. Einweisung und Anwenderschulung vor Ort gehören zur Lieferung.
Zur ersten Eingrenzung hilft der Systemfinder.
Häufige Fragen
1. Ersetzt eine EMG-Messung die etablierten Beobachtungsverfahren?
Nein. Beobachtungsverfahren sind schnell, günstig und ohne Ausrüstung am Beschäftigten einsetzbar — für viele Fragestellungen ist das angemessen. Die Messung ergänzt sie dort, wo ihre dokumentierten Grenzen liegen: bei der Beurteilerabhängigkeit und bei Faktoren, die diese Verfahren strukturell nicht erfassen, insbesondere Erholung und Dauer der Beanspruchung.
2. Was misst man bei einer Arbeitsplatzanalyse mit EMG konkret?
Nicht Maximalwerte, sondern die Verteilung der Muskelaktivität über die Zeit. Gebräuchlich sind Perzentile der Amplitudenverteilung — welches Aktivitätsniveau in welchem Anteil der Arbeitszeit überschritten wird — sowie Kennwerte zur muskulären Ruhe, also wie oft und wie lange die Aktivität unter einen sehr niedrigen Schwellenwert fällt.
3. Warum sind Erholungsphasen aussagekräftiger als Belastungsspitzen?
In einer Ganztagsmessung an 58 Personen über acht Arbeitsaufgaben erwies sich die muskuläre Ruhe als empfindlicher für Unterschiede zwischen Tätigkeiten als die Perzentile der Amplitudenverteilung. Für die Arbeitsplatzgestaltung heißt das: Wo sich Lasten nicht senken lassen, ist die Verteilung von Erholungsphasen der wirksamere Hebel.
4. Auf welchen Wert normalisiert man EMG-Daten am Arbeitsplatz?
Eine submaximale Referenzkontraktion ist der maximalen in diesem Kontext vorzuziehen: Sie verbesserte in der zitierten Untersuchung die Empfindlichkeit gegenüber Aufgabenunterschieden und reduzierte unerwünschte Streuung. Hinzu kommt die praktische Seite — eine echte Maximalkontraktion ist bei Beschäftigten oft nicht zumutbar oder bei bestehenden Beschwerden nicht erreichbar.
5. Wie lange muss eine Messung dauern?
Aussagen über Erholungsphasen setzen die Erfassung einer realen Schicht voraus, nicht eines kurzen Musterablaufs. Das stellt Anforderungen an Akkulaufzeit und internen Speicher der Sensoren — und daran, dass die Aufzeichnung auch ohne durchgehende Funkverbindung weiterläuft, wenn sich Beschäftigte durch Hallen oder mehrere Räume bewegen.
6. Lässt sich aus der Messung ein Erkrankungsrisiko ableiten?
Nicht direkt. EMG misst Belastung, nicht Krankheitsrisiko. Der Schritt vom Messwert zur Prognose einer Muskel-Skelett-Erkrankung ist ein zusätzlicher Interpretationsschritt; die bekannten Zusammenhänge sind auf Gruppenebene beschrieben und nicht als individuelle Vorhersage. Eine Messung ersetzt außerdem keine Gefährdungsbeurteilung, sondern liefert Daten für sie.
Quellen
- Kee D. Systematic Comparison of OWAS, RULA, and REBA Based on a Literature Review. International Journal of Environmental Research and Public Health, 2022;19(1):595. DOI: 10.3390/ijerph19010595 · PMID: 35010850
- Hansson GA, Nordander C, Asterland P, Ohlsson K, Strömberg U, Skerfving S, Rempel D. Sensitivity of trapezius electromyography to differences between work tasks — influence of gap definition and normalisation methods. Journal of Electromyography and Kinesiology, 2000;10:103–115. DOI: 10.1016/S1050-6411(99)00030-9 · PMID: 10699558
- Burden A. How should we normalize electromyograms obtained from healthy participants? What we have learned from over 25 years of research. Journal of Electromyography and Kinesiology, 2010;20(6):1023–1035. DOI: 10.1016/j.jelekin.2010.07.004 · PMID: 20702112
- Merletti R, Cerone GL. Tutorial. Surface EMG detection, conditioning and pre-processing: Best practices. Journal of Electromyography and Kinesiology, 2020;54:102440. DOI: 10.1016/j.jelekin.2020.102440
- Hermens HJ, Freriks B, Disselhorst-Klug C, Rau G. Development of recommendations for SEMG sensors and sensor placement procedures. Journal of Electromyography and Kinesiology, 2000;10(5):361–374. DOI: 10.1016/S1050-6411(00)00027-4
- Merletti R. Standards for reporting EMG data. Journal of Electromyography and Kinesiology, 1999;9(1):III–IV. (befürwortet durch ISEK) —
