Wann braucht man HD-EMG? Fragestellungen, für die bipolares EMG nicht reicht

Wann braucht man HD-EMG? Die Frage stellt sich meist dann, wenn ein Labor oder eine Klinik ohnehin schon bipolar misst und wissen will, ob ein Raster einen Mehrwert bringt. Die ehrliche Antwort lautet: Für viele Fragestellungen nicht. Für einige jedoch ist es die einzige nicht-invasive Methode, die überhaupt eine Antwort liefert.

Dieser Beitrag ist eine Entscheidungshilfe. Er ordnet Fragestellungen danach, ob bipolares EMG genügt, ob ein Raster Vorteile bringt oder ob es unverzichtbar ist. Er nennt die Evidenz aus Forschung, Rehabilitation und Sport, und er sagt deutlich, wann sich der Aufwand nicht lohnt. Die technischen Grundlagen von Raster, Innervationszone und Dekomposition erklärt der Schwesterbeitrag HD-EMG und Matrix-EMG: Grundlagen ausführlich.

Offenlegung (Distributor): menios GmbH ist Distributor der Cometa-Produkte in DACH. Dieser Artikel bezieht sich auf unabhängige wissenschaftliche Literatur; die zitierten Arbeiten wurden nicht von menios finanziert oder beeinflusst.

Was HD-EMG zusätzlich liefert

Bipolares EMG liefert ein Summensignal und beantwortet „Wie viel und wann?“. Ein Raster ergänzt „Wo im Muskel?“ und, über die Dekomposition, „Welche motorischen Einheiten arbeiten?“. Wie das funktioniert, erklärt der Schwesterbeitrag ausführlich [1, 2, 5, 6]. Welche Frage Sie beantworten wollen, entscheidet, ob Sie diese Zusatzinformation benötigen.

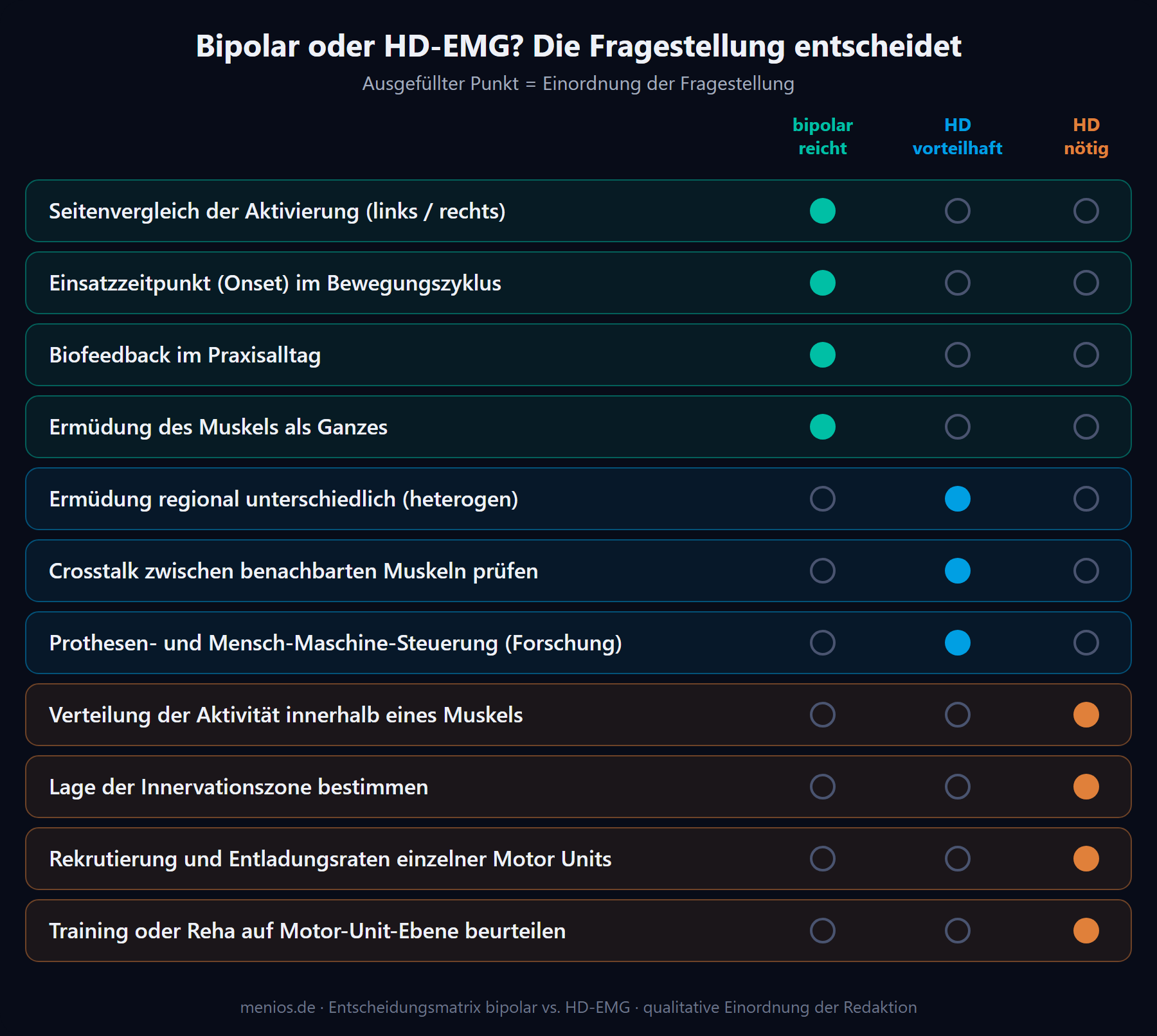

Entscheidungsmatrix: Welche Fragestellung braucht welches Verfahren?

Die folgende Tabelle ordnet elf typische Fragestellungen ein. Die Einordnung ist eine fachliche Orientierung der Redaktion auf Basis der zitierten Literatur, keine normative Vorgabe. „Bipolar reicht“ setzt voraus, dass Elektrodenposition und Normalisierung sauber umgesetzt sind.

Fragestellung	Einordnung	Begründung
Seitenvergleich der Aktivierung (links/rechts)	bipolar reicht	Gleiche Position, gleiche Aufgabe, gleiche Normalisierung genügen.
Einsatzzeitpunkt (Onset) im Bewegungszyklus	bipolar reicht	Timing ist eine Eigenschaft des Summensignals.
Biofeedback im Praxisalltag	bipolar reicht	Gefragt ist ein klares, schnelles Signal, keine räumliche Karte.
Ermüdung des Muskels als Ganzes	bipolar reicht	Ein Verlaufsparameter über eine sinnvoll platzierte Ableitung genügt meist.
Ermüdung regional unterschiedlich (heterogen)	HD vorteilhaft	Ein einzelnes Paar sieht nur eine Region; ob sie repräsentativ ist, bleibt offen [3].
Crosstalk zwischen benachbarten Muskeln prüfen	HD vorteilhaft	Mehrere Ableitorte machen Übersprechen und lokale Unterschiede sichtbar [3, 4].
Prothesen- und Mensch-Maschine-Steuerung (Forschung)	HD vorteilhaft	Motor-Unit-Informationen verbesserten in einer kleinen Studie die Vorhersage von Handgelenkbewegungen [14].
Verteilung der Aktivität innerhalb eines Muskels	HD nötig	Räumliche Verteilung lässt sich ohne Raster nicht abbilden [1].
Lage der Innervationszone bestimmen	HD nötig	Mit einem einzelnen Paar nicht erkennbar; nötig ist ein Mehrkanal-Array entlang der Fasern, in der Praxis meist ein Raster [1, 13].
Rekrutierung und Entladungsraten einzelner Motor Units	HD nötig	Die Dekomposition benötigt in der Regel viele Kanäle über dem Muskel [5, 6].
Training oder Reha auf Motor-Unit-Ebene beurteilen	HD nötig	Nicht-invasiv sind Anpassungen von Rekrutierung und Entladung nur per Dekomposition messbar; belegt für isometrische Aufgaben [8, 9].

Auffällig ist die Verteilung: Die klassischen Praxisfragen (Seitenvergleich, Timing, Biofeedback) stehen oben, die Fragen, die ein Raster verlangen, sind überwiegend Forschungsfragen. Das ist kein Mangel der Methode. Es entspricht dem, was jede der beiden Techniken leistet.

Wann braucht man HD-EMG in Forschung, Rehabilitation und Sport?

Die folgenden drei Abschnitte zeigen, wo die Methode ihren Platz hat und wie belastbar die Befunde sind. Vorab: Die zitierten Arbeiten sind überwiegend Laborstudien mit kleinen Stichproben. Sie belegen, dass sich etwas messen lässt, nicht ohne Weiteres, dass die Messung Entscheidungen im Alltag verbessert.

Forschung: Motor-Unit-Verhalten und Synergien

Die Analyse einzelner Motor Units ist das Kerngebiet. Die Dekomposition von Raster-Signalen geht auf Verfahren der blinden Quellentrennung zurück [5]. Für die Zuverlässigkeit gibt es ein Gütemaß: Motor Units mit einem Pulse-to-Noise-Ratio über 30 dB zeigten in einer Validierung eine Sensitivität über 90 Prozent bei Falschalarmraten unter 2 Prozent, und die Zerlegung gelang auch bei Kontraktionen bis 70 Prozent der Maximalkraft [6]. Zugleich hält ein Übersichtsartikel fest, dass die Dekomposition zwar sehr leistungsfähig ist, die Validierung aber eine zentrale Herausforderung bleibt [7].

Für das Methodenfeld liegt inzwischen ein Expertenkonsens vor: Das CEDE-Projekt hat für die HD-sEMG-Matrix festgehalten, welche Elektrodenmontage, Elektrodenlage und Auswertung für regionale Aktivierung, Fasereigenschaften und einzelne Motor Units empfohlen werden, samt Vorsichtshinweisen und Berichtsstandards [1]. Wer Matrix-EMG in der Forschung einsetzt, sollte sich daran orientieren.

Rehabilitation: Befunde bei Schlaganfall und Rückenschmerz

In der Rehabilitationsforschung gibt es zwei gut dokumentierte Linien.

Schlaganfall. In einer Untersuchung mit neun Betroffenen zeigten die paretischen Handmuskeln (M. interosseus dorsalis I) per Raster-Dekomposition niedrigere Entladungsraten als die Gegenseite. Der Anstieg der Entladungsrate mit der Kraft fiel mit 0,32 gegenüber 0,67 Impulsen pro Sekunde und Newton flacher aus, und die Variabilität war höher [12]. Die Autoren sehen darin einen möglichen Faktor der Muskelschwäche, bipolar ist das nicht darstellbar. Auch die Planung von Botulinumtoxin-Injektionen wurde untersucht: In einer randomisierten Studie führte die Injektion in per HD-EMG lokalisierte Innervationszonen zu einer stärkeren Verminderung von CMAP-Amplitude und Aktivierungsvolumen als die ultraschallgeführte Standardinjektion. Der klinische Spastikscore (Modified Ashworth Scale) unterschied sich zwischen den Gruppen jedoch nicht signifikant; die Autoren sprechen selbst von vorläufiger Evidenz [13].

Rückenschmerz. Im M. erector spinae zeigen sich bei chronischem Rückenschmerz räumliche Besonderheiten. Bei Personen mit Schmerz stieg die Kopplung zwischen EMG-Schwankungen und Drehmoment mit zunehmender Last nicht an, anders als bei Kontrollen, und die Aktivität verlagerte sich in kranialere Regionen [10]. Radfahrer mit zurückliegenden Rückenschmerzen zeigten bei hoher Belastung eine höhere und weniger homogene Aktivierung der Rückenstrecker [11]. Beide Arbeiten sind Gruppenvergleiche, die Stichproben klein (in [11] 10 gegen 11 Personen). Sie zeigen ein Muster, aber nicht, dass sich daraus eine individuelle Therapieentscheidung ableiten lässt.

Der Gesamtbefund lässt sich ehrlich so fassen: HD-EMG macht neuromuskuläre Veränderungen sichtbar, die bipolar verborgen bleiben. Einen Nachweis, dass HD-EMG-gestützte Entscheidungen die Behandlungsergebnisse verbessern, liefern die hier zitierten Arbeiten nicht. Die Botulinumtoxin-Studie kommt dem am nächsten, bleibt aber vorläufig.

Sport: Trainingsanpassungen und regionale Aktivierung

Im Sport sind zwei Trainingsstudien aus dem Umfeld derselben Arbeitsgruppe beispielhaft. In der ersten trainierten 14 Personen vier Wochen lang die Sprunggelenkheber isometrisch, 14 dienten als Kontrolle. Mit 128-Kanal-Rastern über dem M. tibialis anterior ließen sich dieselben Motor Units vor und nach dem Training verfolgen. Die Entladungsraten stiegen, die Rekrutierungsschwellen sanken; die Autoren führen den Kraftzuwachs auf eine veränderte neuronale Ansteuerung zurück [8]. In der zweiten Studie (12 Trainierende gegen 12 Kontrollen) stieg die maximale Kraft um 14,1 Prozent, die Leitgeschwindigkeit der Motor Units um 3,0 Prozent, und die normalisierte Rekrutierungsschwelle sank um 14,9 Prozent. Die Leitgeschwindigkeit nahm bei Einheiten mit höherer Schwelle stärker zu [9].

Das ist Grundlagenforschung an gesunden Personen, keine Methode zur Trainingssteuerung im Verein. Für Sportinstitute heißt das: Wer Anpassungsmechanismen untersuchen will, findet im Raster ein geeignetes Werkzeug. Wer lediglich wissen möchte, ob ein Athlet nach einer Verletzung beide Seiten gleich aktiviert, braucht es nicht. Auch bei der regionalen Aktivierung ist Zurückhaltung angebracht. Vieira und Botter stellen die Annahme infrage, ein einzelnes Elektrodenpaar bilde die Gesamterregung des Muskels ab, und empfehlen mehrere Ableitungen für eine genaue Beurteilung [3]. Das ist eine begründete Hypothese in einem Übersichtsartikel, kein Beleg für einen Nutzen im Trainingsalltag.

Wann sich HD-EMG nicht lohnt

Die Gegenprobe gehört zu einer Entscheidungshilfe. HD-EMG lohnt sich in diesen Konstellationen nicht:

• Routine in der Praxis. Wer vor allem prüfen will, ob ein Muskel anspringt, ob links und rechts gleichmäßig arbeiten oder wann er im Zyklus aktiv wird, beantwortet das bipolar vollständig. Das Raster liefert dazu keinen zusätzlichen Befund, aber deutlich mehr Aufwand.
• Reine Seitenvergleiche. Der Vergleich hängt an Normalisierung und Protokolltreue, nicht an der Elektrodenzahl. Ein Raster ändert daran nichts.
• Biofeedback im Alltag. Die Person braucht ein einfaches, verzögerungsarmes Signal. Eine Aktivitätskarte oder ein Motor-Unit-Raster überfordert eher, als dass es hilft. Dafür gibt es Lösungen, die genau darauf zugeschnitten sind, etwa die EMG-Biofeedback-Software für Physiotherapeuten.
• Fehlende Auswertekompetenz. Die Dekomposition liefert nicht auf Knopfdruck belastbare Ergebnisse. Die Qualität einzelner Einheiten muss geprüft werden [6, 7], und die Interpretation setzt neurophysiologisches Wissen voraus. Ohne diese Kompetenz im Team entstehen Datenmengen, aber keine Aussagen.
• Fehlende Zeit. Rastervorbereitung, Messung und Auswertung sind aufwendiger als bei einem Elektrodenpaar. Wo der Behandlungstakt knapp ist oder Studienprotokolle ohne Auswertekapazität laufen, bleibt das Raster ungenutzt.
• Große Datenmengen ohne Plan. Ein Raster erzeugt viele Kanäle parallel. Ohne Speicher-, Benennungs- und Auswertekonzept wächst ein Archiv, das niemand mehr öffnet.

Wer bei mehr als einem dieser Punkte zögert, sollte zuerst die bipolare Basis sauber aufbauen. Das ist kein Verzicht, sondern die Reihenfolge, die sich in den meisten Einrichtungen bewährt.

Praxis: Bipolar und HD kombinieren

In der Forschung und in forschungsnahen Kliniken ist die Kombination oft der sinnvollste Aufbau: bipolar für das Gesamtbild, Raster für das Detail. Bipolare Kanäle erfassen mehrere Muskeln, Gelenkwinkel und das Timing der ganzen Bewegung. Das Raster liegt an dem einen Muskel, bei dem die Fragestellung ins Detail geht.

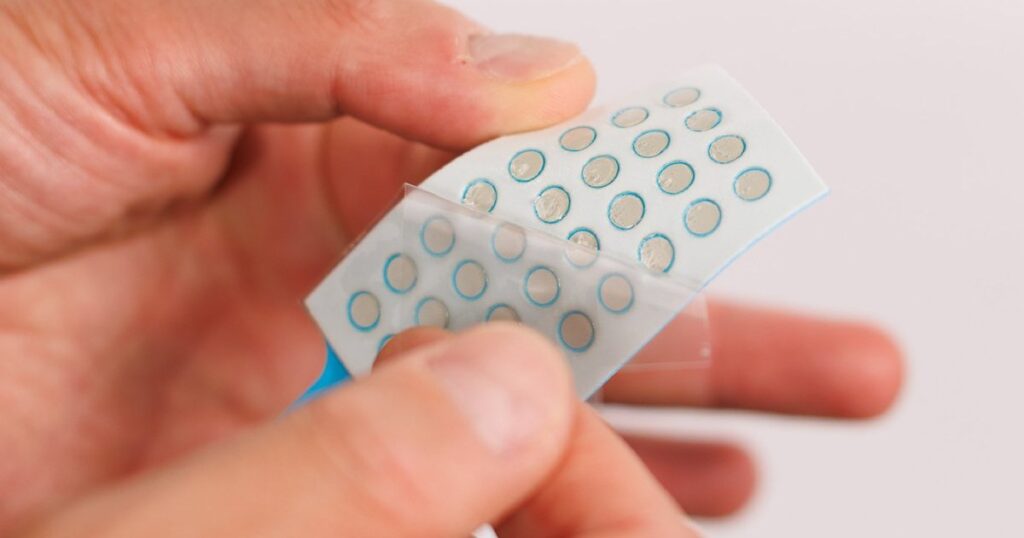

Myohive ist das drahtlose HD-EMG-System von Cometa (bis zu 128 Kanäle; technische Eckdaten im Grundlagenbeitrag). Myohive läuft zeitsynchron mit dem bipolaren Cometa-EMG-System WaveX und den EMG- und IMU-Sensoren dieser Serie in der Software „EMG and Motion Tools“; Matrix-Daten, bipolare Signale und Kinematik liegen auf einer gemeinsamen Zeitbasis vor. Als Einsatzgebiete nennt der Hersteller die Forschung zu neuromuskulärer Kontrolle, Rehabilitations-Tracking, Motor-Unit-Analyse und Sportwissenschaft. Ein Receiver betreibt bis zu zwei Sender mit je 32 Kanälen, zwei gekoppelte Receiver bis zu vier Sender.

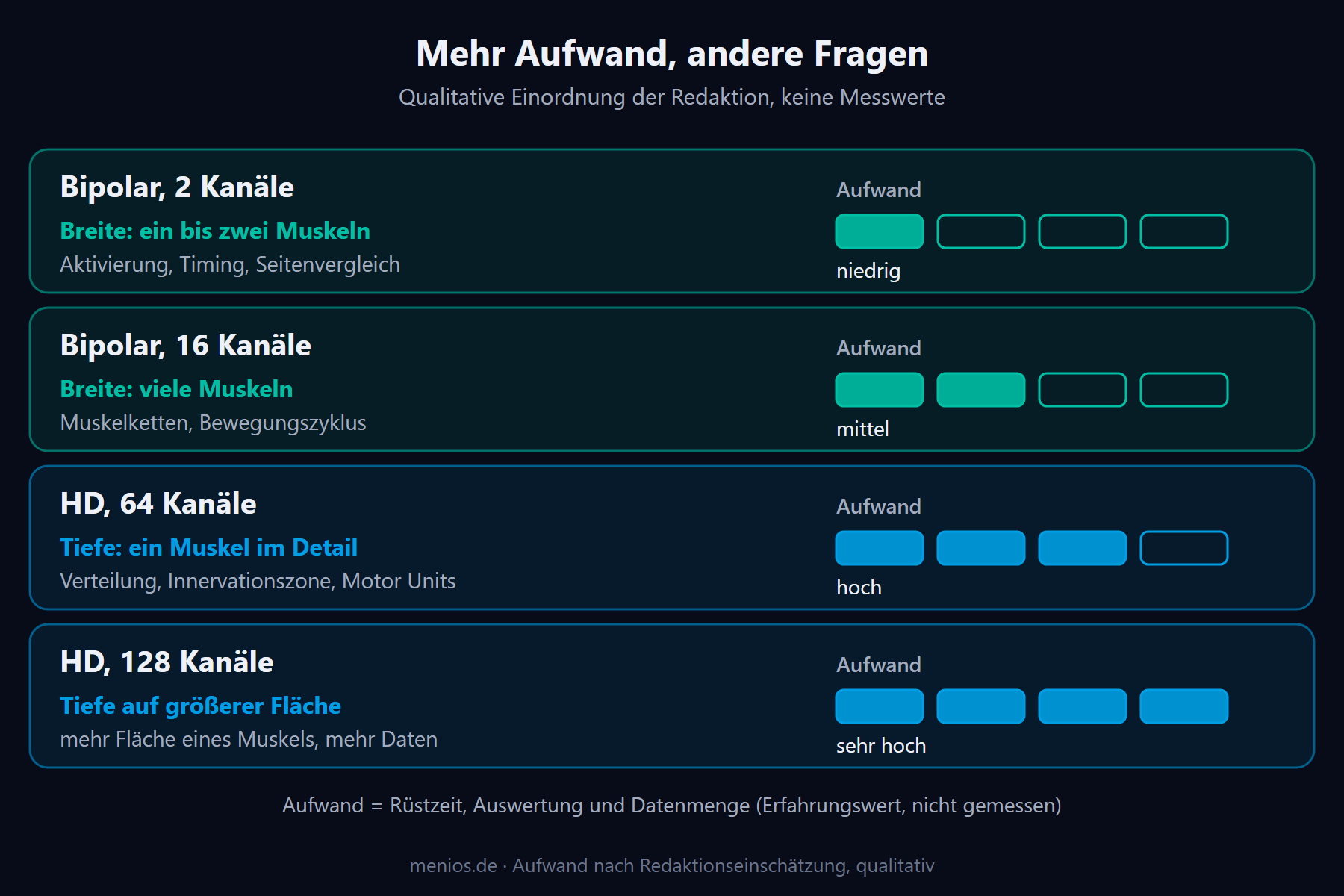

Für die Planung zählt der Aufwand mehr als die Kanalzahl:

• Hautvorbereitung und Rasterkleben. Das Raster muss sauber, in definierter Orientierung zur Faserrichtung und mit gutem Hautkontakt platziert werden [1]. Das ist aufwendiger als zwei Klebeelektroden und verlangt Übung.
• Auswertezeit. Dekomposition, Qualitätskontrolle der Einheiten und Kartenerstellung sind eigene Arbeitsschritte, die zusätzlich zur Messung eingeplant werden müssen.
• Datenmanagement. Legen Sie vorab fest, welche Rohdaten, welche Filterkette und welche Metadaten gespeichert werden. Das CEDE-Dokument gibt dafür Berichtsstandards vor [1].
• Mehr Kanäle sind keine Redundanz. Für die Routine gilt: pro Muskel eine definierte bipolare Position nach SENIAM. Ein zweites Paar daneben bringt keine Absicherung, sondern ein Signal aus einer anderen Region; genau das nutzt die Forschung zur regionalen Aktivierung. Das Raster ist keine „bessere Wiederholung“ des Paares.

Zur Kanalzahl beim bipolaren EMG siehe Wie viele EMG-Kanäle brauche ich?, zur Systemwahl im Praxisalltag Welches EMG-System passt zu meiner Praxis?. Die anatomischen Zielpositionen einzelner Muskeln finden Sie im kostenlosen 3D-Muskelatlas von EMG Guide.

Fazit und Checkliste: Fünf Fragen zur Selbstprüfung

Bipolares EMG trägt den größten Teil der Praxis- und viele Forschungsfragen. Wann braucht man HD-EMG also? Dann, wenn die Antwort auf Ihre Frage in der räumlichen Verteilung oder im Entladungsverhalten einzelner Einheiten liegt, und nicht früher.

Fünf Fragen helfen bei der Selbstprüfung:

1. Lässt sich meine Frage mit einem Summensignal beantworten? Wenn ja (Seitenvergleich, Timing, Biofeedback), reicht bipolar. 2. Hängt die Antwort davon ab, wo im Muskel gemessen wird? Wenn ja (regionale Ermüdung, Innervationszone), spricht das für das Raster. 3. Brauche ich einzelne Motor Units? Wenn ja (Rekrutierung, Entladungsraten, Plastizität), ist das Raster Voraussetzung. 4. Kann mein Team Dekomposition prüfen und interpretieren? Wenn nein, entstehen Daten ohne Aussage. 5. Habe ich Zeit und ein Datenkonzept für den Mehraufwand? Wenn nein, zuerst die bipolare Basis ausbauen.

Wenn Sie Ihre Fragestellung gemeinsam mit uns einordnen möchten, sprechen Sie uns an: Beratung anfragen. Wir sagen Ihnen auch offen, wenn bipolares EMG für Ihr Vorhaben ausreicht.

Häufige Fragen

Quellen

• Gallina A, Disselhorst-Klug C, Farina D, Merletti R, Besomi M, Holobar A, et al. Consensus for experimental design in electromyography (CEDE) project: High-density surface electromyography matrix. Journal of Electromyography and Kinesiology, 2022;64:102656. DOI: 10.1016/j.jelekin.2022.102656 · PMID: 35344841
• Merletti R, Muceli S. Tutorial. Surface EMG detection in space and time: Best practices. Journal of Electromyography and Kinesiology, 2019;49:102363. DOI: 10.1016/j.jelekin.2019.102363 · PMID: 31665683
• Vieira TM, Botter A. The Accurate Assessment of Muscle Excitation Requires the Detection of Multiple Surface Electromyograms. Exercise and Sport Sciences Reviews, 2021;49(1):23–34. DOI: 10.1249/JES.0000000000000240 · PMID: 33044329
• Vieira TM, Botter A, Muceli S, Farina D. Specificity of surface EMG recordings for gastrocnemius during upright standing. Scientific Reports, 2017;7(1):13300. DOI: 10.1038/s41598-017-13369-1 · PMID: 29038435
• Holobar A, Zazula D. Multichannel blind source separation using convolution kernel compensation. IEEE Transactions on Signal Processing, 2007;55(9):4487–4496. DOI: 10.1109/TSP.2007.896108 (Metadaten über Crossref verifiziert)
• Holobar A, Minetto MA, Farina D. Accurate identification of motor unit discharge patterns from high-density surface EMG and validation with a novel signal-based performance metric. Journal of Neural Engineering, 2014;11(1):016008. DOI: 10.1088/1741-2560/11/1/016008 · PMID: 24654270
• Farina D, Merletti R, Enoka RM. The extraction of neural strategies from the surface EMG: an update. Journal of Applied Physiology, 2014;117(11):1215–1230. DOI: 10.1152/japplphysiol.00162.2014 · PMID: 25277737
• Del Vecchio A, Casolo A, Negro F, Scorcelletti M, Bazzucchi I, Enoka R, Felici F, Farina D. The increase in muscle force after 4 weeks of strength training is mediated by adaptations in motor unit recruitment and rate coding. Journal of Physiology, 2019;597(7):1873–1887. DOI: 10.1113/JP277250 · PMID: 30727028
• Casolo A, Farina D, Falla D, Bazzucchi I, Felici F, Del Vecchio A. Strength training increases conduction velocity of high-threshold motor units. Medicine & Science in Sports & Exercise, 2020;52(4):955–967. DOI: 10.1249/MSS.0000000000002196 · PMID: 31688652
• Arvanitidis M, Jiménez-Grande D, Haouidji-Javaux N, Falla D, Martinez-Valdes E. People with chronic low back pain display spatial alterations in high-density surface EMG-torque oscillations. Scientific Reports, 2022;12(1):15178. DOI: 10.1038/s41598-022-19516-7 · PMID: 36071134
• Sampieri A, Marcolin G, Gennaro F, Magistrelli E, Del Vecchio A, Moro T, Paoli A, Casolo A. Alterations in magnitude and spatial distribution of erector spinae muscle activity in cyclists with a recent history of low back pain. European Journal of Applied Physiology, 2025;125(4):967–976. DOI: 10.1007/s00421-024-05628-7 · PMID: 39365339
• Li X, Holobar A, Gazzoni M, Merletti R, Rymer WZ, Zhou P. Examination of poststroke alteration in motor unit firing behavior using high-density surface EMG decomposition. IEEE Transactions on Biomedical Engineering, 2015;62(5):1242–1252. DOI: 10.1109/TBME.2014.2368514 · PMID: 25389239
• Zhang C, Chen YT, Liu Y, Magat E, Gutierrez-Verduzco M, Francisco GE, Zhou P, Li S, Zhang Y. Improving botulinum toxin efficiency in treating post-stroke spasticity using 3D innervation zone imaging. International Journal of Neural Systems, 2021;31(4):2150007. DOI: 10.1142/S0129065721500076 · PMID: 33438529
• Kapelner T, Vujaklija I, Jiang N, Negro F, Aszmann OC, Principe J, Farina D. Predicting wrist kinematics from motor unit discharge timings for the control of active prostheses. Journal of NeuroEngineering and Rehabilitation, 2019;16(1):47. DOI: 10.1186/s12984-019-0516-x · PMID: 30953528
