Cometa Myohive — drahtloses HD-EMG mit bis zu 128 Kanälen
Drahtloses High-Density-EMG für die Details der Muskelaktivierung.
Myohive von Cometa ist das erste drahtlose High-Density-EMG-System des Herstellers. Ein Receiver betreibt bis zu zwei Sender mit je 32 Kanälen; zwei Receiver lassen sich zu bis zu vier Sendern und 128 vollständig synchronen Kanälen koppeln, bei 2000 Hz Abtastrate und 16 Bit Auflösung. Elektroden-Arrays gibt es in vier Layouts mit 5 oder 8 mm Elektrodenabstand, trocken oder vorgegelt. Die Daten laufen zeitsynchron mit WaveX und den EMG- und IMU-Sensoren der Serie in EMG and Motion Tools.
Im Detail
Bipolares EMG zeigt, wie stark ein Muskel aktiv ist. Wenn Sie wissen möchten, wo und in welchem Muster er sich aktiviert, brauchen Sie räumliche Auflösung. Myohive ist das erste drahtlose High-Density-EMG-System von Cometa: Jeder Sender erfasst bis zu 32 Kanäle über ein Elektroden-Array, ein Receiver betreibt bis zu zwei Sender. Zwei gekoppelte Receiver erweitern das System auf bis zu vier Sender und 128 vollständig synchrone Kanäle. Damit lassen sich Aktivierungsmuster über die Muskelfläche in Echtzeit abbilden, das Verhalten einzelner motorischer Einheiten untersuchen und die Koordination mehrerer Muskelgruppen gleichzeitig betrachten.
Myohive ersetzt Ihren Messaufbau nicht, sondern ergänzt ihn: WaveX für das Gesamtbild, Myohive für die Details – am selben Probanden, zur selben Zeit, in einer Software. Myohive, WaveX und die EMG- und IMU-Sensoren dieser Serie laufen zeitsynchron in EMG and Motion Tools; bipolare Daten, Kinematik und HD-Matrixdaten liegen auf einer gemeinsamen Zeitbasis vor. Die Software liefert Aktivierungs-Heatmaps in Echtzeit, Motor-Unit-Dekomposition, Aktivierungszeitpunkt-Analysen, die räumliche Verteilung der Aktivität über das Raster und den Export in Analysewerkzeuge von Drittanbietern.
Die Elektroden-Arrays gibt es in vier Layouts, je in zwei Versionen: 5 oder 8 mm Elektrodenabstand und 3 oder 5 mm Elektrodendurchmesser, wahlweise als trockene Elektroden mit manuell aufgetragenem Gel oder in der vorgegelten Ausführung. Als offizieller Cometa-Partner beraten wir Sie zur Layout-Wahl für Ihre Fragestellung und übernehmen Setup, Integration in Ihre bestehende Messumgebung und die Anwenderschulung. Preise erhalten Sie auf Anfrage.
Vorteile
Technische Daten
System
| Kanäle | Bis zu 128, vollständig synchron |
|---|---|
| EMG-Abtastrate | 2000 Hz |
| Auflösung | 16-bit |
| Trigger | TTL-Trigger |
| Software | EMG and Motion Tools |
Sender
| Kanäle je Sender | 32 |
|---|---|
| Sender je Receiver | Bis zu 2 (64 Kanäle) |
| Systemausbau | 2 gekoppelte Receiver, bis zu 4 Sender (128 Kanäle) |
| Datenspeicher | 2 Stunden im Sensor |
| Akkulaufzeit | 5 Stunden |
Elektroden
| Layouts | 4 Layouts (4x8, 8x4, 5x6+2 je 32 Kontakte an einem Sender; 8x8 mit 64 Kontakten an zwei Sendern), je in 2 Versionen |
|---|---|
| Elektrodenabstand | 5 oder 8 mm |
| Elektrodendurchmesser | 3 oder 5 mm |
| Ausführung | Trocken (Gel manuell) oder vorgegelt |
Receiver
| Bauform | Receiver mit Docking- und Ladestation für zwei Sender |
|---|---|
| Kopplung | Zwei Receiver koppelbar; zeitsynchron mit WaveX-Receiver und EMG-/IMU-Sensoren der Serie |
| Laden | Schnellladung per USB-C, voll in 2 Stunden |
Einsatzbereiche
Myohive in der Anwendung
Fachbeiträge zum Myohive

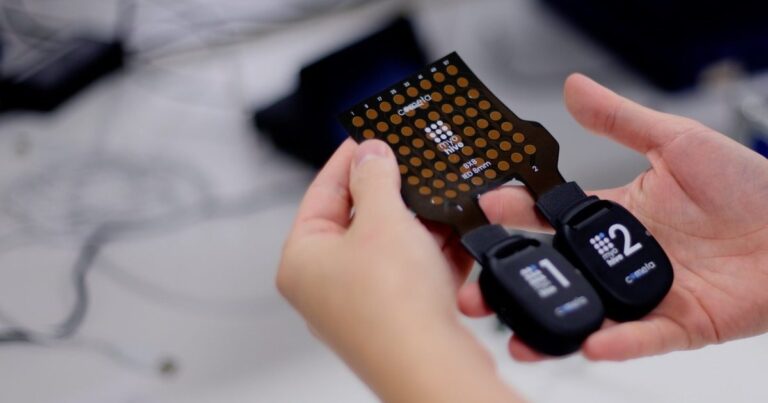

HD-EMG und Matrix-EMG: Was hochdichtes Oberflächen-EMG sichtbar macht
HD-EMG und Matrix-EMG im Überblick – Prinzip, Elektrodenraster und wofür sich die räumliche Auflösung eignet.
Beitrag lesen →

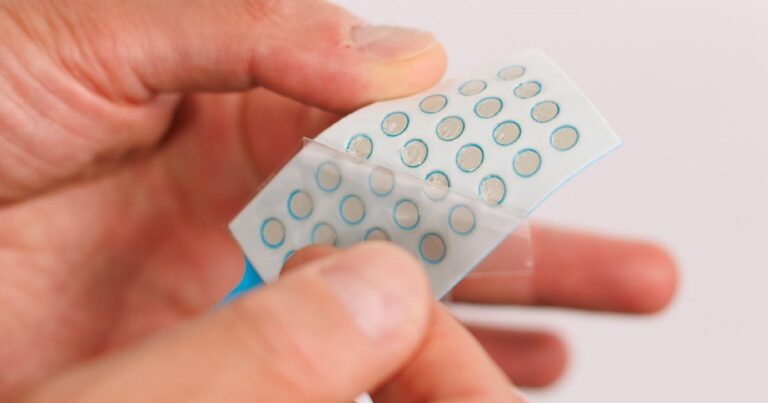

Wann braucht man HD-EMG? Fragestellungen, für die bipolares EMG nicht reicht
Wann reicht bipolares EMG, wann lohnt sich High-Density? Entscheidungshilfe für Forschung, Rehabilitation und Sport.
Beitrag lesen →
Wie viele EMG-Kanäle brauche ich? Eine Entscheidungsmatrix
Wie viele EMG-Kanäle brauchen Sie? Entscheidungsmatrix von der Einzelmuskel-Messung bis zur Ganzkörper-Analyse.
Beitrag lesen →Häufige Fragen zum Myohive
Was ist der Unterschied zwischen HD-EMG und bipolarem EMG?
Bipolares EMG leitet die Aktivität eines Muskels über ein Elektrodenpaar ab und liefert ein Signal pro Muskel. HD-EMG nutzt ein Raster aus vielen eng angeordneten Elektroden und erfasst dadurch, wie sich die Aktivität über die Muskelfläche verteilt. Das ermöglicht Aktivierungskarten und Analysen einzelner motorischer Einheiten, die mit bipolarem EMG nicht möglich sind.
Kann ich Myohive mit meinem WaveX kombinieren?
Ja. Myohive läuft zeitsynchron mit WaveX und den EMG- und IMU-Sensoren dieser Serie in EMG and Motion Tools; bipolare Daten, Kinematik und HD-Matrixdaten liegen auf einer gemeinsamen Zeitbasis vor. WaveX liefert das Gesamtbild, Myohive die Details am selben Probanden zur selben Zeit.
Wie viele Kanäle bietet Myohive?
Jeder Sender erfasst 32 Kanäle, ein Receiver betreibt bis zu zwei Sender (64 Kanäle). Zwei gekoppelte Receiver erweitern das System auf bis zu vier Sender und 128 vollständig synchrone Kanäle. Welche Konfiguration für Ihre Fragestellung sinnvoll ist, klären wir gemeinsam mit Ihnen.
Welche Elektroden gibt es?
Es gibt vier Layouts, jeweils in zwei Versionen: 5 oder 8 mm Elektrodenabstand und 3 oder 5 mm Elektrodendurchmesser. Die Arrays sind als trockene Elektroden erhältlich, bei denen Sie das Gel manuell auftragen, oder vorgegelt: Schutzfolie abziehen und auf die Haut kleben.
Welche Software wird für Myohive benötigt?
Myohive läuft in EMG and Motion Tools, derselben Software wie die übrigen Cometa-Systeme. HD-Daten werden in Echtzeit zusammen mit IMUs, Druckmesssohlen und weiteren Integrationen dargestellt. Zu den Analysen gehören Aktivierungs-Heatmaps, Motor-Unit-Dekomposition und Zeitpunktanalysen; der Export in Drittanbieter-Tools ist möglich.
Was kostet Myohive?
Der Preis hängt von Kanalzahl und Elektroden-Arrays ab. Wir erstellen Ihnen ein individuelles Angebot für Ihre Anwendung – die Beratung dazu ist kostenlos.
Bekomme ich Installation und Schulung?
Ja. Wir übernehmen Einrichtung, Integration in Ihre Messumgebung und eine Anwenderschulung; danach begleiten wir Sie im laufenden Betrieb.
